介紹

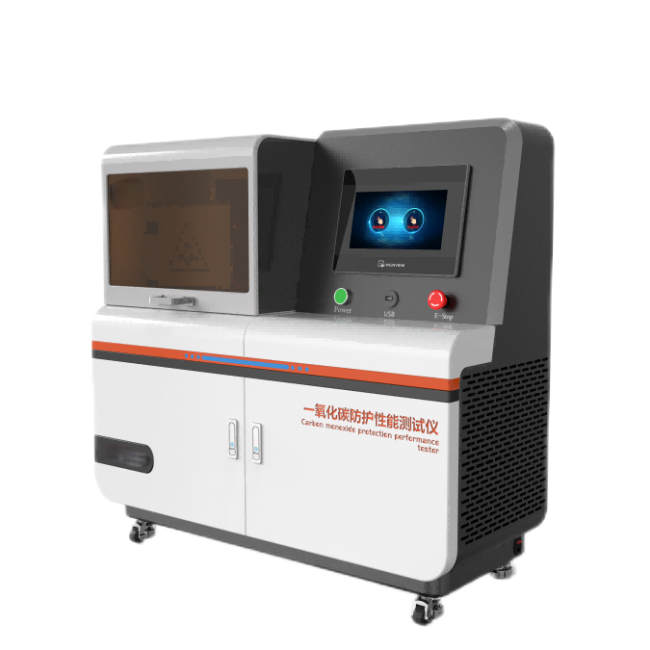

一氧化碳防護性能試驗裝置依據標準GB21976.7第6.5.1條款設計制作，對過濾式消防自救呼吸器的一氧化碳防護性能進行檢測的裝置。該裝置在密封箱能夠模擬含有超量一氧化碳混合氣體的環境，并對在此環境下的過濾式自救呼吸器進行一系列防護性能的檢測試驗；如透過過濾裝置的一氧化碳的累積量、呼氣阻力、吸氣阻力等。

適用標準：

GB21976.7-2012《建筑火災逃生避難器材_第7部分_過濾式消防自救呼吸器》5.5.1 一氧化碳防護性能。

GB2890

技術指標：

1、試驗裝置原理與標準GB 21976.7-2012圖2一致，并滿足下表的一氧化碳防護性能試驗條件；

2、裝置由人工呼吸系統機構、空氣流量計、恒溫增濕器、密封箱，加濕機構及相應管路組成；

3、控壓精度：試驗壓力值上限的+2％，下限的-1％；

4、壓差測量范圍：-3000pa到3000PA；精度±0.5%；

5、濕度測量范圍：20%~100%RH，精度±3%；

6、溫度測量范圍：入口0~100℃、出口0~100℃，分辨率0.1℃；

7、紅外一氧化碳測量范圍：微量0~500PPM和0-20000PPM，數量各1套

       常量0~1%

   線性誤差：        ≤±2%F.S

   重復性誤差：      ≤±2%F.S

   響應時間：        微量<50秒    常量<20秒

8、設備配備人工肺：

   呼吸頻率可調范圍：5次/min~25次/min

  呼吸流量可調范圍：2L/min~60L/min

9、空氣供氣流量10-150L/mi，精度2.5%；

10、設備配備加濕裝置2套，用于試驗氣體及呼出氣體濕度調節。加濕裝置水箱和1套加濕機構。

11、設備配備吸氣冷卻器;

12、裝置配備一個排氣口可通過一個導氣管將試驗中產生的廢氣排到室外。

13、裝置采用觸摸屏操作，可擴展性強，控制系統穩定。

14、裝置配備分析儀標定系統，面板上操作，方便用戶對分析儀的零點及量程的標定。

15、裝置配備1套試樣夾具，若有試樣和夾具配合度欠佳時，務必使用硅膠泥四周打上硅膠泥起到密封作用。試樣夾具采用快裝結構方便用戶更換。

16、測試箱配夾具結構及密封功能。

17、進氣前端配有干燥器。

18、配電要求：220V,10A。

19、配外徑50MM和100mm排氣管4米及卡箍1只；

20、外形尺寸：850*640*1200mm

21、整體設備屬于落地式，可移動可固定式；

22、WiFi連接外接打印機，可隨時打??；

23、設備自帶保壓夾具和保壓系統；

24、設備內置加濕功能；

試驗原理：

 把150L/min空氣與0.25L/min的一氧化碳?xì)怏w一起送入加濕器，經過加濕的氣體再送到密封箱充分混合，形成檢測試驗的所需的含有 一定溫度、濕度及濃度的混合空氣。此時安裝在密封箱內的待測樣品，完全按《標準》中的試驗條件進行檢測試驗。

 試驗時啟動人工肺，便可檢測透過過濾器的吸入溫度、吸入壓力、一氧化碳的濃度等參數。呼出時可檢測一氧化碳的累積量及呼出 壓力，。呼出氣體此時進入增濕器后，再次進入密封箱，由此完成一個呼吸過程，同時密封箱內的混合氣體經排氣管道排至戶外。

設備特點：

1、人工肺采用伺服電機驅動，呼吸頻率及呼吸潮氣量調節精度高。

2、加濕裝置配備液位開關，當液位低時通過軟件控制蜂鳴器報警進行提示加水。

3、吸氣冷卻器，采用先進的半導體制冷技術對吸入氣體的進行冷卻處理。功率小制冷速度快。

4、裝置采用觸摸屏操作，可擴展性強，控制系統穩定。采用控制程序應可實現對檢測數據進行實時監控及曲線顯示，數據可存儲、導出及歷史數據查詢等功能。程序完全按照標準執行，重復性好。
