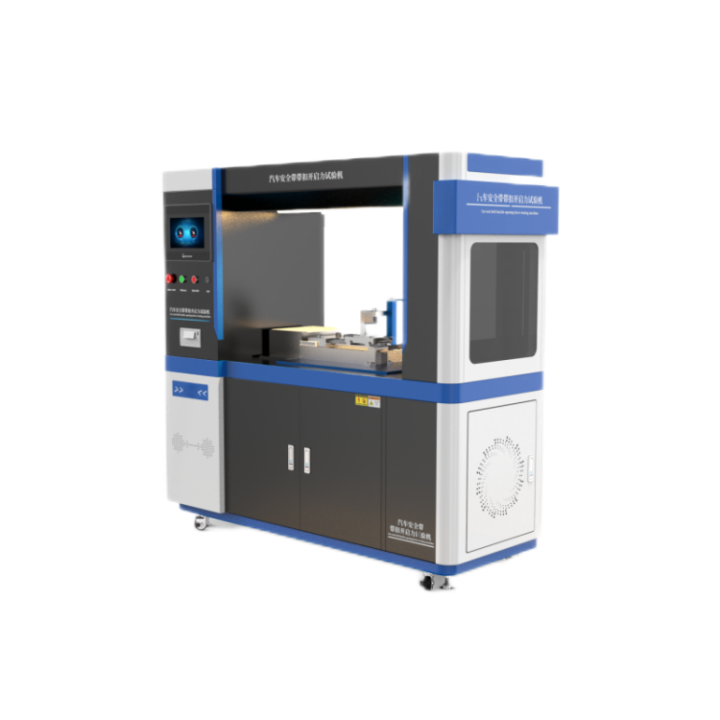

儀器用途

用于測試安全帶帶扣開啟的力測試，以規定的一定速度的加載力，測試安全帶帶扣是否正常開啟且測試正常開啟時所需要的力。

適用標準

 GB 14166-2013 機動車乘員用安全帶、約束系統、兒童約束系統和ISOFIX兒童約束系統   6.2.1帶扣

  ECE R44/04

技術指標

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換；

加載力      :0~400 N  精度：0.3%FS 任意設定

加載速度    :0~500 mm/min 可設置

外形尺寸:1200x800x1400 mm

電源:AC 220V，50 HZ

試驗方法

  1、加載后的帶扣開啟試驗:在帶扣上加載200+2 N的拉力，拉力所產生角

度與動態試驗中帶扣與剛性部件所形成的角度相同。在帶扣釋放按鈕的幾何中心，沿著與按鈕運動的初始方向平行的軸，以400+20 mm/min的速度施加載荷。在開啟力施加的過程中，帶扣被一個直徑為2.5±0.1 mm的拋光的金屬半球所支持固定。然后測量帶扣的開啟力

2、無加載后的帶扣開啟試驗:同上原理，只是不施加拉力。
