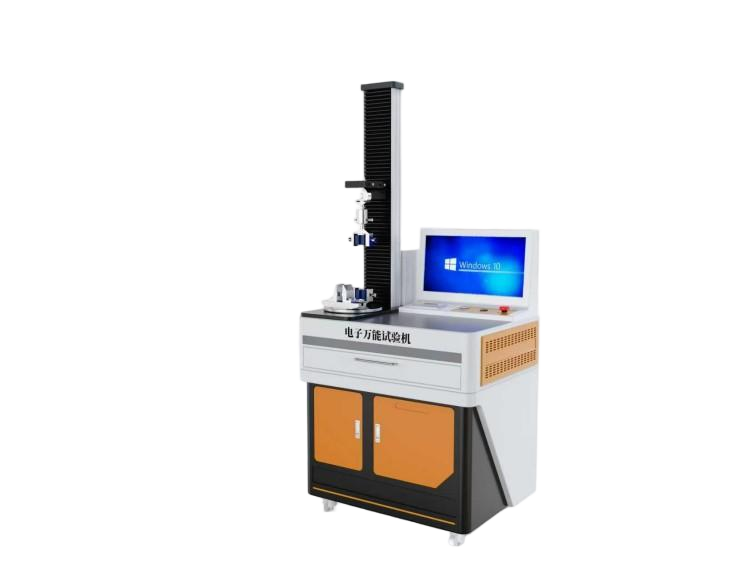

電子萬能試驗機含三點彎曲、電子萬能材料試驗機（單立柱臺式）
一、 設備名稱與用途
設備名稱：電子萬能材料試驗機（單立柱臺式）
主要用途：
1. 高分子材料：醫用導管、鞘管的拉伸強度、斷裂伸長率及屈服強度測試。
2. 金屬細絲：極細焊接絲10N的抗拉性能測試。
3. 彎曲性能：醫療器械零部件及材料的三點彎曲（3-Point Bending）實驗。
二、 主機及控制系統參數
模塊 | 技術指標 | 詳細要求 |
機架結構 | 結構形式 | 單立柱臺式結構，高剛性滾珠絲杠+伺服電機驅動 |
最大有效行程 | ≥ 800 mm（含夾具安裝空間） | |
有效試驗寬度 | ≥ 120 mm（需兼容三點彎曲底座安裝） | |
速度/位移 | 速度范圍 | 0.001 - 500 mm/min (無級調速) |
位移分辨率 | ≤ 0.0001 mm | |
速度準確度 | ±0.2% 以內 | |
控制終端 | 觸控系統 | 必須配置獨立工業級觸控操作終端（10寸嵌入式工業電腦），支持脫機獨立完成基礎測試。(可考慮使用單獨電腦進行控制和顯示曲線) |
接口與導出 | USB 3.0、RJ45 以太網口；支持 CSV/Excel 原始數據及 PDF 報告直接導出。 |
三、 載荷測量系統（雙傳感器配置）
供應商需提供雙量程方案，并支持軟件自動識別與標定：
傳感器量程 | 準確度等級 | 適用對象 | 備注 |
5kN (500kg) | 0.5 級（0.2% - 100% FS） | 鞘管、加強型導管、較粗金屬絲 | 需具備物理及軟件雙重過載保護 |
50N (5kg) | 0.5 級（0.4% - 100% FS） | 極細焊接絲、柔性高分子薄膜 | 高信噪比要求，確保微小力值穩定性 |
20N（2kg） | 0.5 級（0.4% - 100% FS） | 更細的絲線 | 高信噪比要求，確保微小力值穩定性 |
四、 針對性夾具配置
實驗類型 | 夾具名稱 | 詳細要求 |
拉伸 (細絲) | 纏繞式或電動平壓夾具 | 專用于微細焊接絲，需防止夾口處應力集中導致的“斷鉗口”現象。 |
拉伸 (導管) | 醫用導管專用拉伸夾具（電動夾頭） | 夾頭需配有橡膠面或細齒面，防止鞘管滑動及表面損傷。 |
彎曲 | 三點彎曲試驗附件 | 跨距可調范圍：5mm - 100mm；壓頭半徑：R2/R5 可選；符合 ASTM D790 標準。 |
五、 軟件功能要求
算法合規：內置 ISO 527 (塑料拉伸)、ASTM D638 (塑料)、ASTM D790 (彎曲) 等國際標準測試模板。
實時曲線：終端及 PC 端需同步顯示“負荷-位移”、“負荷-時間”、“應力-應變”曲線。
自動功能：具備試樣斷裂自動停機、自動回位、自動計算彈性模量及斷后伸長率。
采樣率：數據采集頻率 ≥ 1000 Hz（推薦 2000Hz），確保捕捉金屬絲瞬時斷裂峰值。
