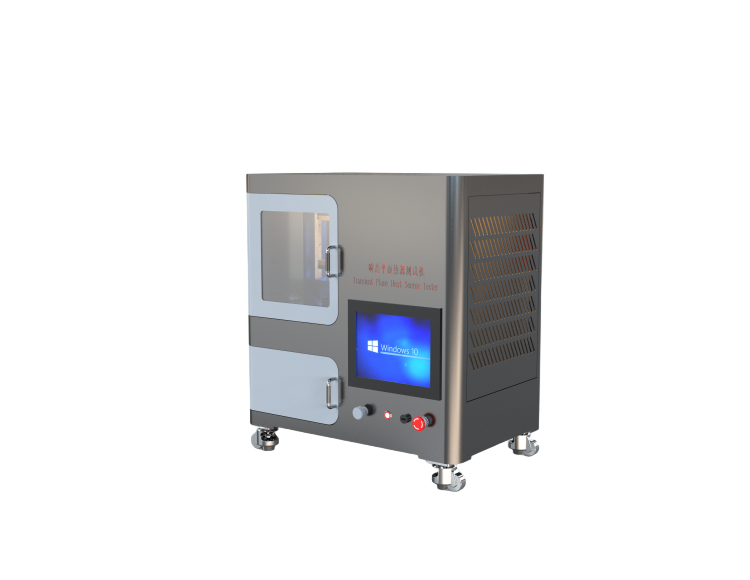

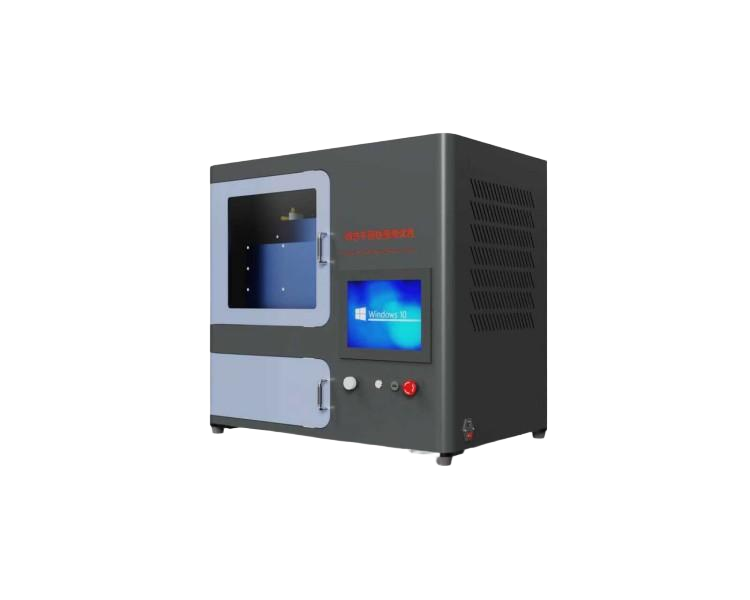

瞬態平面熱源測試機/多功能快速導熱系數測試儀/導熱系數測試儀-瞬態平面熱源法

一，描述：
本儀器采用瞬態平面熱源法，基于瞬態平面熱源技術該儀器測試材料: 金屬、合金、石墨、導熱硅脂、硅膠、硅橡膠、陶瓷、巖土、巖石、聚合物、紙、織物、泡沫塑料、混凝土、復合板材、紙蜂窩板等固體、粉末、液體、糊狀、涂層、薄膜、保溫材料、絕熱材料、各向異性材料等的導熱系數、導溫系數熱擴散系數和比熱容、蓄熱系數及熱阻。
二，執行標準

標準：ISO 22007-2:2008, GB/T32064-2015

三，技術參數：

控制系統：PLC+Windows系統；

操作界面：彩色12寸嵌入式工業電腦，WiFi連接；

無線打印功能，采用全自動測試軟件，快速準確對樣品進行試驗過程參數分析和報告輸出；
導熱系數測定范圍：0.001～500 w/(m.k),分辯率為0.0001w/(m.k)；

熱擴散系數導溫系數范圍：0.1～100 m2/s；

蓄熱系數范圍：0.1～30 w/(m2.k)；
比熱容范圍：0.1～5 kJ/(kg.℃)；

熱阻范圍：0.5～0.000005 mm2.k/w；

溫度測量精度：≤0.001℃；

測量相對誤差：≤3%；

重復性誤差：≤ 3%；

測試時間：1～120 秒。
試樣測試環境溫度范圍：選配-40～150℃；標準配置：室溫。

探頭配置：標準配置：直徑Φ15mm。

選配探頭直徑：Φ30mm, Φ15mm,Φ7.5mm；
電源：AC 220V±10%，50/60 Hz；

整機功率：＜500w；

標配外形尺寸：L761* W500* H786mm

選配外形尺寸：長921寬600高856.5mm
三、探頭技術指標：
1. 加熱材料：金屬鎳；
2. 使用溫度：-50～150℃；
3. 功率：20w；
4. 電壓：20V；
5. 電流：1A；
6. 電阻：10Ω左右，依探頭上標注阻值為準；
7. 鎳絲規格：厚度0.01mm,熱絲寬度：0.35±0.03mm；
熱絲間距：0.35±0.03mm ；
8. 保護層材料：聚酰亞胺薄膜；單層厚度：0.06mm；
9. 探頭直徑：Φ30mm,Φ15mm,Φ7.5mm。
10.探頭總厚度包括粘結層厚度0.07±0.02mm。
