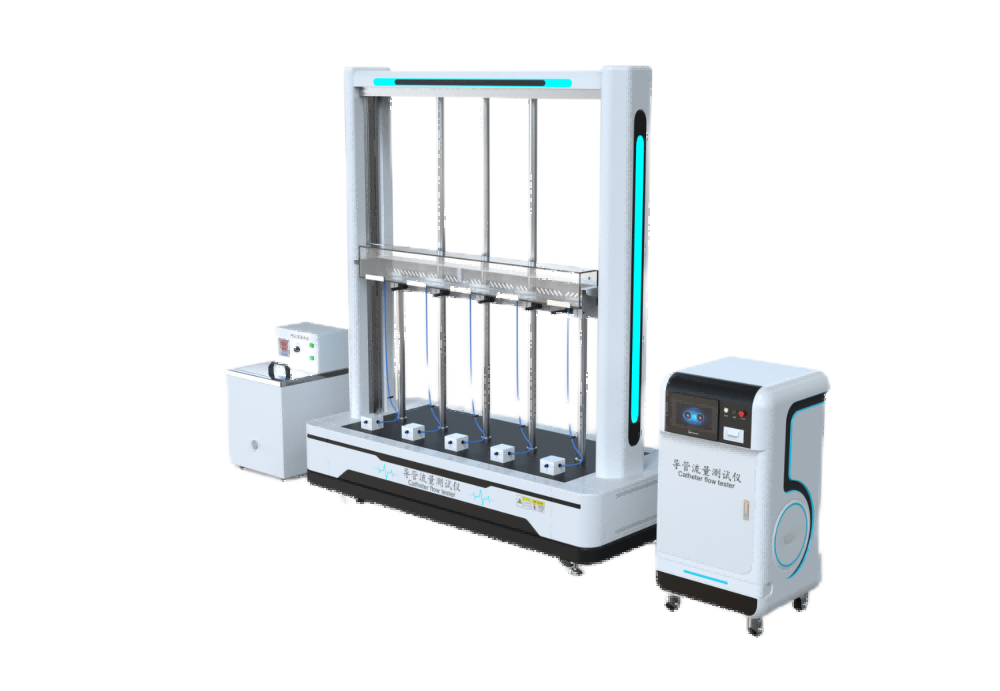

LT-Z060-5L五工位導管流量測試儀流量計法

一、設備特點

1采用7寸觸控屏，中英文顯示。

2PLC控制，通過AD集成模塊采集流量信號，具有斷電存儲；過載報警停機保護；

3配有嵌入式熱敏打印機，方便直接打印測試結果，同時還配備了USB口方便測試結果數據導出，設備存儲不低于1000條實驗結果

4設備采用高精度液體流量計，時刻對測試流量進行檢測，測試結果誤差小，測試效率高

5設備采用多工位獨立測試系統，各工位測試互不干涉，可單獨選擇測試工位進行測試

6

二、執行標準

完全符合YY 1282-2016 、YY0285標準測試要求的有關規定。

YY0285.1-2017《一次性使用無菌導管部分：通用要求》中附錄E導管流量測定的標準要求

GBT 15812.1-2005 非血管內導管 第1部分 一般性能試驗方法 附錄E

三、 設備參數

測試范圍：4-600ml/min，低測量 30mL/min 可根據導管特性定制流量量程

測試精度：±0.5%F.Ｓ滿量程的萬分之五。

靜水平面高度：0mm~1000mm  ；水泵自動循環, 靜水面高度可調整。

時間控制器：0---60min，誤差不大于±1S；

夾具   ：適應各種導管；

PLC    : 國產知

觸摸屏 ：威綸通或昆侖通態 彩色7寸觸摸屏，中英文切換

凈重   ：35kg

外形尺寸   ：1200-500-1500mm

流量計算   ：流量計實時顯示

不銹鋼托盤 ：500ml量杯

恒溫箱     ：外形310-280-180mm，

恒溫槽20升；0 ~99℃

配恒溫水浴箱：

制冷恒溫水箱廣泛用于蒸餾、干燥、濃縮及溫漬化學藥 品或生物制品。 該水箱用進口不銹鋼制造，箱體容積大，隔層采用聚胺酸發泡材料，保溫性能良好，特有的氣流循環裝置，使腔內溫度均勻，采用的微電腦智能化控溫。

使用電源：220v.50HZ

額定功率：3000W

水溫波動：±1℃(微電腦智能化控溫.精度高

水溫均勻性：1℃

控溫范圍 根據客戶要求低溫度安裝壓縮機，既客戶要求低溫度10-100度

該產品可帶有外循環裝置，可將恒溫水箱內的水循環到客戶其他裝置內，然后再循環到水箱內。
