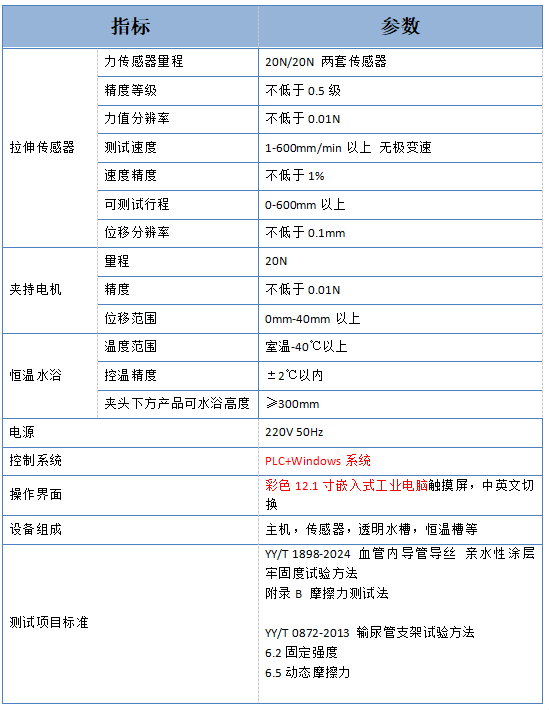

一，設備參數

一、夾具要求

1.水下導管導絲摩擦力夾具參考YY/T 1898-2024標準 附錄B

①形式

矩形硅膠片一對，固定在夾頭上相對夾持。

②圖示/尺寸要求

厚度5±0.2mm，寬度15±0.3mm，長度配合夾持系統。

③材料要求

邵氏A硬度為55±10的硅膠片制成，表面光滑平整無劃痕，粗糙度Ra為0.6±0.2μm

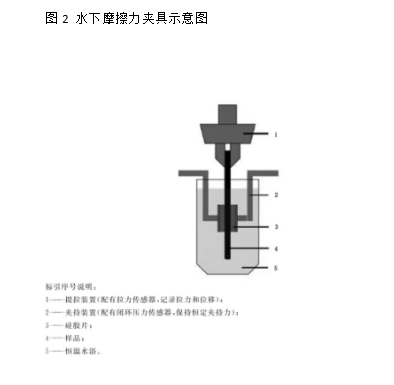

④夾持狀態示意圖

2.輸尿管支架固定強度夾具參考YY/T 0872-2013  6.5.3標準

①形式

可合為喇叭口的夾具一對

②圖示/尺寸要求

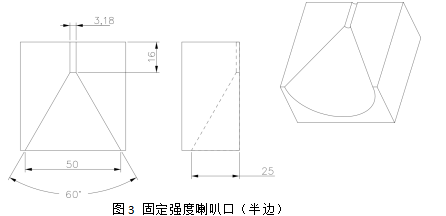

半邊喇叭口尺寸形狀參考下圖單位mm，內側開孔符合下圖要求，外側配合設備部件。兩個工裝加工一致性高，對齊固定無明顯凸起。

測試時，先將一對夾具分開，將產品裝入喇叭口腔道內，再將兩個夾具固定在一起，裝在設備對應位置，即為測試工裝。產品端部固定在拉伸傳感器夾頭上。

③材料要求

聚四氟乙烯PTFE或聚甲醛樹脂POM材料制成，表面光滑無毛刺。

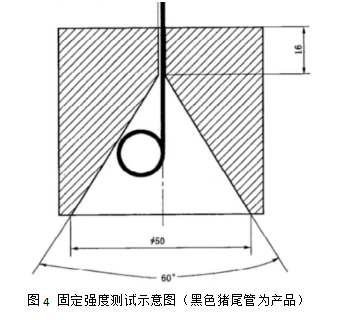

④夾持狀態示意圖

3.輸尿管支架動態摩擦力夾具參考YY/T 0872-2013  6.5.3標準

①形式

硅膠試驗圈及固定試驗圈的剛性固定件，依據產品尺寸變化夾具尺寸，共6套

②圖示/尺寸要求

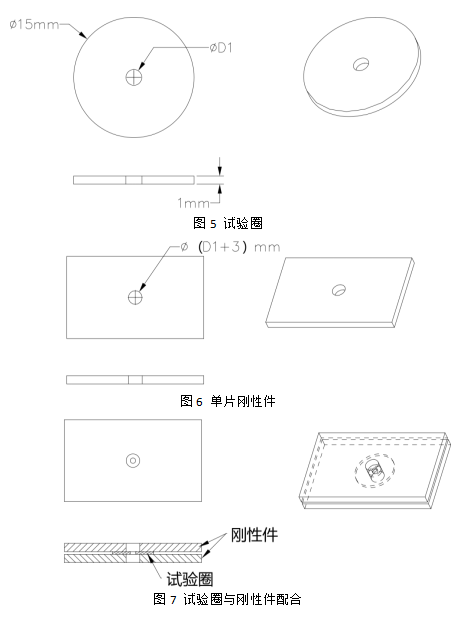

試驗圈為厚度為1.0mm±0.05mm，直徑為15mm的圓片，中央有一個直徑為D1的孔。

D1為產品直徑共6種，分別為1.57mm、1.67mm、1.83mm、2.00mm、2.17mm、2.33mm、2.67mm

試驗圈固定件為夾持試驗圈的剛性件，中間有直徑比試驗圈的孔徑D1約大3mm的調節孔。

兩塊剛性件將試驗圈固定，二者圓孔同心，剛性件固定在設備上。

參考下圖：

③材料要求

試驗圈由邵氏A硬度為55的硅橡膠制成；

試驗圈固定件由304不銹鋼等剛性件制成，外側固定孔結合設備部件

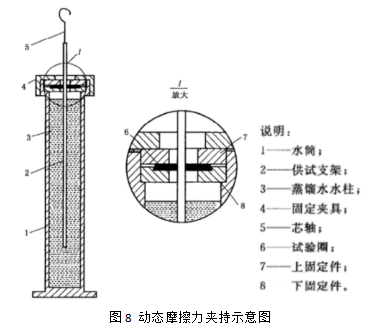

④夾持狀態示意圖

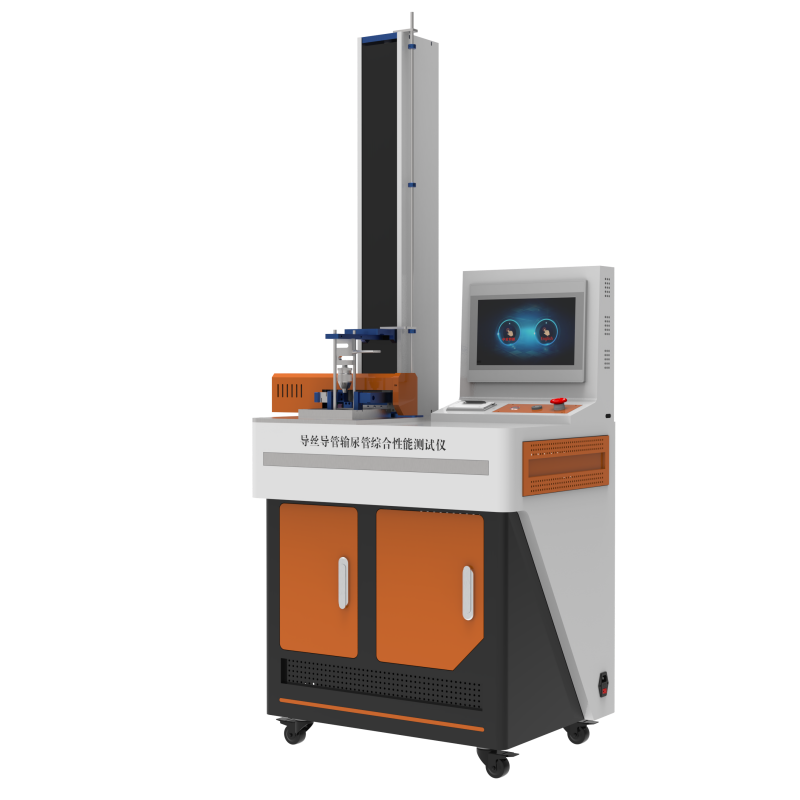

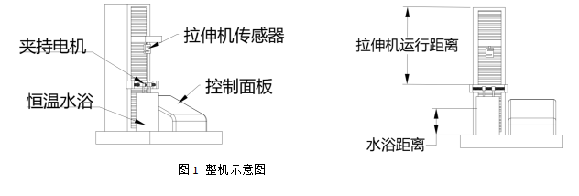

三，整機功能描述

功能1：測試導管或?qū)Ыz產品表面摩擦力，在產品表面加0-20N的定夾持力，循環拉伸若干次，取各次的拉伸力值曲線，可觀察產品表面摩擦力數值、變化，計算摩擦系數；

功能2：測試其他產品在水浴狀態下的拉伸力，配合其他工裝，無需提供夾持，例如下文提到的輸尿管支架固定強度，配合喇叭口工裝，水浴狀態下測試；輸尿管支架動態摩擦力，配合帶孔硅膠片，水浴狀態下拉動支架測試；

四，測試方法參考標準

設備應符合下列標準的要求

YY/T 1898-2024 血管內導管導絲 親水性涂層牢固度試驗方法

附錄B 摩擦力測試法

YY/T 0872-2013 輸尿管支架試驗方法

6.2固定強度

6.5動態摩擦力

裝機售后

1.設備供應商負責裝機、調試、校準，提供使用說明，確保機器正常運轉；

2.設備整機保修期一年以上；

3.設備易耗品、傳感器、夾具等應提供配套的定制或采購渠道。
