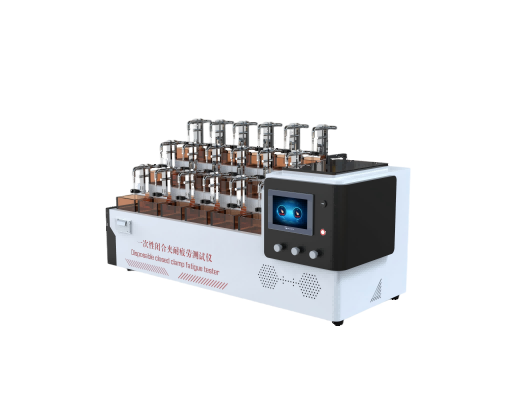

一次性閉合夾耐疲勞測試儀

技術參數

一、力學性能參數

?壓力范圍?

?測試范圍?：0–100 kPa，精度±0.5%FS可擴展至其他量程

?精度?：≤ ±0.5% 滿量程FS

?控制方式?：通過調壓裝置穩定壓力例如54–56 kPa

?時間控制?

?設置范圍?：0–99小時支持自定義時長

?計時精度?：誤差≤±1秒觸摸屏顯示；

二、機械結構參數

?工位配置?

?標準工位?：18工位獨立控制

?工位獨立性?：每個工位獨立監測壓力與失效狀態

?氣源系統?

?氣源壓力?：0.4–0.9 MPa需用戶自備

?接口規格?：Φ6mm聚氨酯管

 三、智能化控制

?操作界面?

?顯示屏?：7寸彩色觸摸屏，支持中英文切換

?功能控制?：一鍵設置壓力、時間及測試模式

控制系統：PLC

?數據管理?

?輸出接口?：USB和內置打印機；

?實時監測?：記錄壓力-時間曲線及異常報警如泄漏或破裂

四、物理規格

?參數??指標?

外形尺寸：1350-600-680mm

?電源? AC 220V ±10% / 50Hz

?整機功率? ≤ 70 W

?凈重? 15–20 kg 14

五、符合標準與安全特性

?標準?：YY/T1906-2023?

?安全防護?：壓自動停機、漏電保護及三色報警燈；

?環境要求?：測試環境需避免高溫潮濕建議溫度<23℃，濕度<80% RH

試驗步驟

抽取水進入設備

設備通過調壓裝置，使輸出水壓穩定在50kpa以上，以滿足《YY/T1906-2023一次性使用無菌閉合夾》中，5.10耐疲勞性能要求

按系統精度，設置合適余量，例如若系統精度為士1kpa，那就以55Kpa為基準，使壓力維持在54-56Kpa范圍內。

工裝需要包含觸摸屏，顯示測試時間，測試通過，測試NG等提示，需要可以設置測試條件，如水壓，測試時間等

工裝需要儲存測試記錄

每個通道單獨控制，例如1號通道夾子測試失敗，則停止輸出水流，并提示測試NG

設備整體氣密性

設備需要能判斷測試失敗的情況

配置清單

一次性組織閉合夾生物結扎夾數量若干；

說明書；

合格證；

保修卡；

簽收單；

銘牌；

電源線；

扳手；

宣傳冊；
