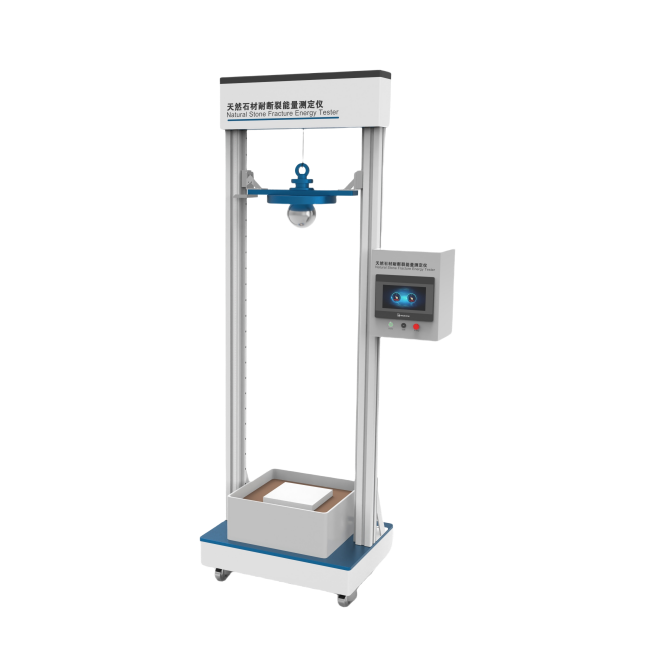

天然石材耐斷裂能量測定儀

一、核心功能與技術原理

?功能定位?

儀器于天然石材如花崗巖、大理石、砂巖等的耐斷裂能量測定，覆蓋材料、產品質檢及科研測試三大場景，確保石材在建筑、裝飾等應用中抵御沖擊載荷的安全性?。

?工作原理：?

試樣經干燥恒重后，讓一個不斷增加高度然后自由落下的鋼球撞擊直至破碎，計算沖擊斷裂能量。

置于鋪有硅沙顆粒2 mm~0.076 mm的容器中。鋼球質量1.00±0.01 kg從預設高度自由落體撞擊試樣，逐次增加高度直至試樣斷裂，通過公式 ?E=mghE=mgh?m為鋼球質量，g為重力加速度，h為斷裂高度計算斷裂能量?13。

二、執行標準與關鍵技術參數

?標準依據?

嚴格遵循《GB/T 9966.14-2021 天然石材試驗方法 第14部分：耐斷裂能量的測定》，該標準于2021年11月實施，歸口石材標準化技術委員會TC460?。

天然石材耐斷裂能量測定儀是評估石材抗沖擊斷裂性能的設備，依據標準《GB/T 9966.14-2021》設計，用于量化石材在沖擊載荷下斷裂需能量。以下從核心功能、技術原理、標準應用及操作要點四方面解析：

?核心參數?

?控制系統?：PLC自動化控制，7寸觸摸屏中英文界面，支持參數預設及數據記錄?；

?沖擊組件?：鋼球質量(1.0±0.01)kg，有效沖擊高度0–1180mm可定制氣體高度；

?試樣要求?：尺寸200×200×30mm，沙箱規格400×400×150mm；

?運動系統?：高精度導軌+電磁驅動，激光自動測高，步進電機保障運行精度；

?設備規格?：1051*500*2300mm，220V/50Hz供電，配備福馬輪便于移動固定?。

三、測試流程與操作規范

?試樣制備?

石材試樣需切割至標準尺寸200×200×30mm，表面平整無缺陷，并在65±5℃烘箱中干燥至恒重，后置于干燥器冷卻?。

?測試步驟?

?定位校準?：使用氣泡水平儀調整沙箱水平，確保鋼球垂直下落撞擊試樣中心；

?沖擊測試?：鋼球從初始高度50mm開始沖擊，每次增加50mm，直至試樣斷裂；

?數據記錄?：自動記錄斷裂高度，計算斷裂能量并生成報告?。

 四、重要性及應用領域

?質量控制與安全保障?

量化石材抗沖擊能力，預防建筑裝飾中因斷裂引發的安全事故，尤其適用于高負荷區域如地面、外墻?。

?研發與資源優化?

支持新材料配方優化，提升石材利用率，減少開采浪費。例如，通過對比不同石材的斷裂能量數據，篩選高材料?。

?行業標準化推動?

統一測試方法增強數據可比性，促進檢測實驗室及工程驗收標準化?。

?典型應用場景?

?石材企業?：原料進廠檢驗、產品分級；

?檢測機構?：第三方質量如ISO；

?工程項目?：幕墻石材選型、抗震性能評估?。

 五、總結

該儀器以自動化、高精度設計為核心，通過沖擊能量量化石材斷裂韌性，為行業提供關鍵質量依據。操作需嚴格遵循試樣制備與校準規范，確保數據可靠性。隨著綠色建筑發展，其在資源高效利用及安全設計中的價值將進一步凸顯?

六，配置清單

主機1臺

測試軟件1套

電源線1根

銘牌1塊

說明書1份

操作視頻1份

保修卡1份

合格證1份

沖擊鋼球：1.0±0.01Kg，直徑62.7mm，數量1件

水平儀1件
