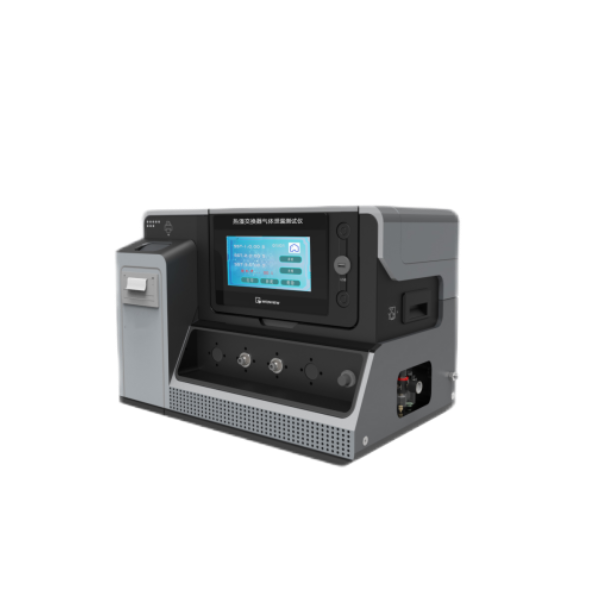

熱濕交換過濾器氣體泄漏測試儀

一，產品概述：

采用可編程控制器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。

并采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、，等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。并由打印機打印出測試數據及結果。適用于輸液器、輸血器、輸液針、麻醉包過濾器、管路、導管、快速接頭等。

二，測試標準

HME熱濕交換器主要用《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)

三，技術參數

控制系統：PLC

操作界面：簡體中文/英文,彩色7寸觸摸屏；

測試持續時間：0.1秒～99.9分，誤差不大于±0.1S。

產品凈重：20kg

外形尺寸：430×590×370mm

電源：AC90V-240V/50Hz自適應寬電壓

整機功率：70W

可編程控制器：PLC+ARM

觸摸屏：7寸K600+內核/點陣式65色800*480分辨率

儲氣罐：2L不銹鋼制造；

流量計：0-200ml/min，精度1.5%；

壓力傳感器：50Kpa   485通訊  精度0.1%；

接頭：15和22mm；

打印機：嵌入式微型打印機；

四，氣體泄漏試驗步驟

1堵住HME的有端口，留出一個端口與三通連接。對于接頭符合YY 1040．1內圓錐接頭，這

應借助于相應的塞規。將三通的另一端口與精度為讀數值的土1％的壓力讀數裝置連接。

2通過三通的第三個端口向HME通人空氣，使內部壓力增至7 kPa±0．35 kPa(70 cmH20± 3．5 cmHzo)。

3用能以±2 mL／min的精度記錄氣流量的裝置，記錄保持該內部壓力需的空氣流量。

4氣體泄漏即為保持該內部壓力需的空氣流量，應以毫升每分鐘(mL／min)表示
