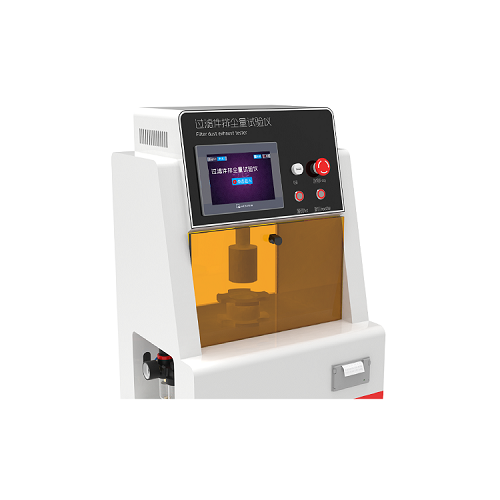

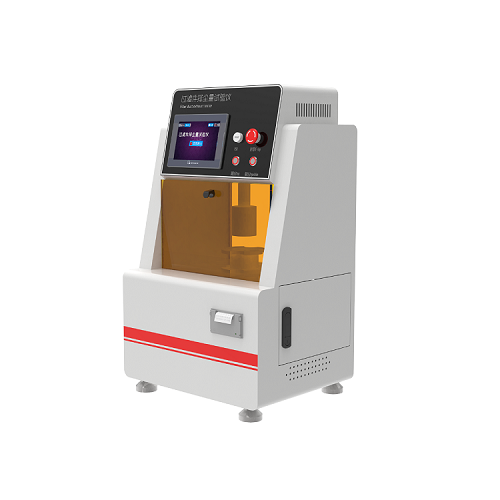

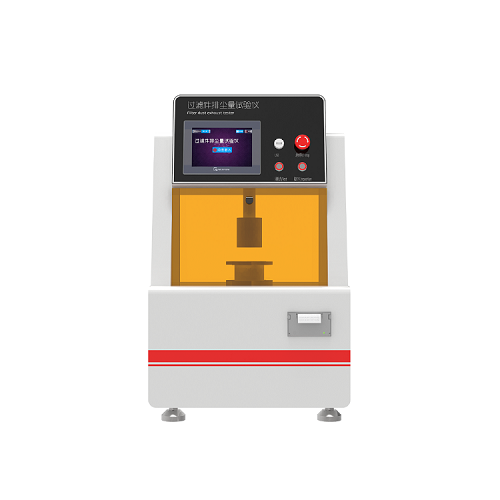

過濾件排塵量試驗儀

一，概述

1，設備簡介

生產的過濾件排塵量試驗儀是在參考國外類似設備的基礎上進行吸收，作了進一步的改進，依據GB 2890-2009《呼吸防護 自吸過濾式防毒面具》 7.6過濾件排塵量試驗儀重新設計生產的對濾料和過濾件性能進行排塵量試驗裝置。

2，主要內容

過濾件排塵量試驗儀技術方案中的供貨方將根據本技術協議方案，負責供過濾件排塵量試驗儀系統的機械設備，電氣設備和相應的控制裝置(包括軟件及硬件)的設計和制造。

使用方將負責過濾件排塵量試驗儀系統的基礎設計和氣源、供電、低壓供氣設計。

3.設備的技術要求

3.1總體要求

設備供貨方為本項目的總負責單位，負責提供的泄露測試儀的機械、電氣控制、數據處理等系統的設計和供貨，同時對其提供的設備和服務的正確性、完整性、安全性負責。供貨過濾件排塵量試驗儀系統要求運行平穩、安全、實用、可靠，維修方便。

二，主要組成

過濾件排塵量試驗儀為國內制造生產，但是核心元器件包含有氣體渦流器、流量計為國外JIN口產品。整個氣路需氣源為外部壓縮空氣，檢測氣路的動力由真空泵提供。

三，依據標準

GB 2890-2009《呼吸防護 自吸過濾式防毒面具》

GBT2891-1995

GBT2892-1995

四，技術參數

1.控制系統：PLC

2.觸摸屏：彩色7寸威綸通

3.操作界面：中英文切面界面

4.流量范圍：1?100 L/min ，出廠設置60L/min

5.呼吸頻率：21-24次/min

6.測試時間：0-99999秒，觸摸屏顯示

7.自動化操作和數據管理：ZHUAN用軟件，電腦控制處理

8.電源：220 VAC，50Hz，1.5kW

9.尺寸：450LX 500WX 800Hmm

10.壓縮空氣要求：0.6MPa下空氣流量為300L/min

11.工作環境要求：

試驗室進氣溫度：25±5℃；

試驗室進氣環境溫濕度：30±10%RH；

電力：制式，供電電壓AC220V±10%，供電頻率50Hz±1%，功率1.5kW；

壓縮空氣要求：0.6MPa下空氣流量為300L/min

五，設備配套

壓縮空氣源

壓縮空氣壓力在0.5～0.7MPa，流量大于0.3m3/min，要求壓縮空氣干燥、潔凈

電力配套220VAC，50Hz；1.5kW以上的穩定電源，引導至真空泵附近半徑小于等于2M11
