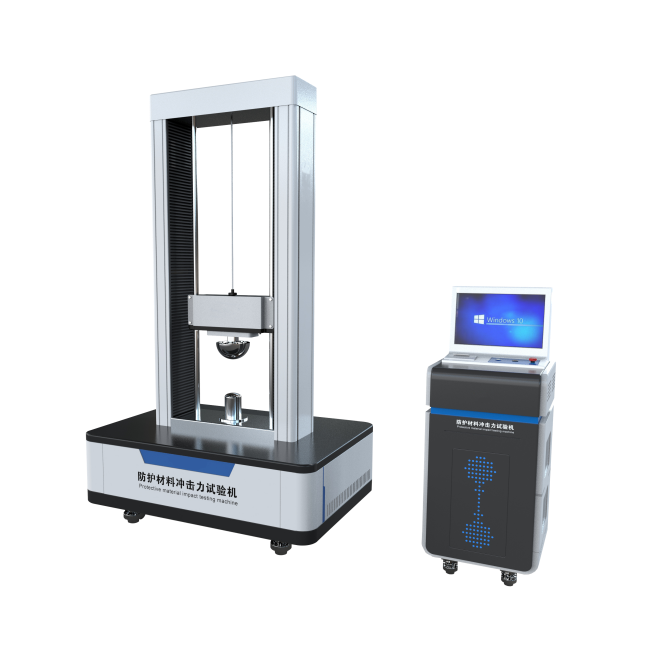

一、防護材料沖擊力測試系統設備特點

1、采集部分采用行業的高壓電陶瓷測力傳感器分辨率極高,相應速度塊,重復性好

2、控制部分采用Windows控制系統，彩色液晶屏中文顯示,

3、面板式打印機輸出試驗結果,操作簡單,可靠性

二、防護材料沖擊力測試系統儀器用途：

用于測試摩擦防護服裝、體育用護胸護背、防震手套等材料緩沖能量的測定經受一次沖擊測試同時測量傳遞力。

三、防護材料沖擊力測試系統測試標準

GB/T 24278

EN 1621-1

EN1621-2

EN 1621-3:摩托車防護胸沖擊防護沖擊力

EN 388-2016:6.6

EN 13594-2015:6.9(EN 1621-1):手套等材料沖擊緩沖防護性能沖擊力

BS EN 14021:2003 越野摩托車用石盾 沖擊力

四、測試說明

1、測試對象：護胸、護鐾、護膝、護肘、減震手保護等材料

2、測試類型：導向落下

五、技術參數

計算機軟件功能:計算機控制試驗過程，自動顯示、處理、保存存試驗數據、打印試驗報表

沖擊方式:導向落下

測力范圍:0~60000N

沖擊有效高度：300~1200mm

力傳感器:精密壓電式

頻率響應范圍:5----1000HZ

機器基座：水泥基座1000kg客戶自備也可用螺絲鑲?cè)氲孛?/span>

提升裝置:電動提升，并且有上下限位

主機外形尺寸:長860mm*寬670m*高2300mm

六、試驗機配置

電磁提升裝置一套，負責提升沖擊錘頭

標準對應配置：

1、EN 388-2016:6.6、EN 13594-2015:6.9EN 1621-1:手套等材料沖擊緩沖防護性能沖擊力

(1) 落體重2500±10g，沖撞動能5J200mm

(2) 沖擊頭:平面型40*80，邊角R5±1

(3) 砧臺:凸圓弧面，R100*Φ100。

2、GB/T 24278-2019、EN 1621-1:摩托車護具沖擊力吸收沖擊力

(1) 落體重5000±10g，沖撞動能50J1000mm

(2) 沖擊頭:平面型40*80，邊角R5+1:

(3) 砧臺:頭部半球R 50+1mm*圓柱Φ100，高度:180+20mm。

3、EN 1621-2、EN 1621-3:背部沖擊防護、護胸沖擊防護沖擊力

(1) 落體重5000±10g，沖撞動能50+1.5J1000mm

(2) 沖擊頭:斧形L(160+2)*頂寬(50+1)*斧刃半球半徑12.5±0.112.5±0.1

(3) 砧臺:頂部弧面，R150*Φ100，高190+20。

4、EN 1621-3:摩托車防護胸沖擊防護沖擊力

(1) 落體重5000+50g，沖撞動能50+1.5J1000mm

(2) 沖擊頭:圓柱形(半球形沖擊頭):直徑25及前端半球R25±1

(3) 砧臺:頂部弧面，R150*Φ100,高190±20

5、BS EN 14021:2003 越野摩托車用石盾 沖擊力

(1) 落體重1000+50g，沖撞動能10±1J

(2) 沖擊頭:圓柱形(半球形沖擊頭):直徑25及前端半球R12.5±0.1

(3) 砧臺:頂部弧面，R150*Φ100,高190±20

主機1臺

說明書1份

保修卡1份

合格證1份

扳手1套
