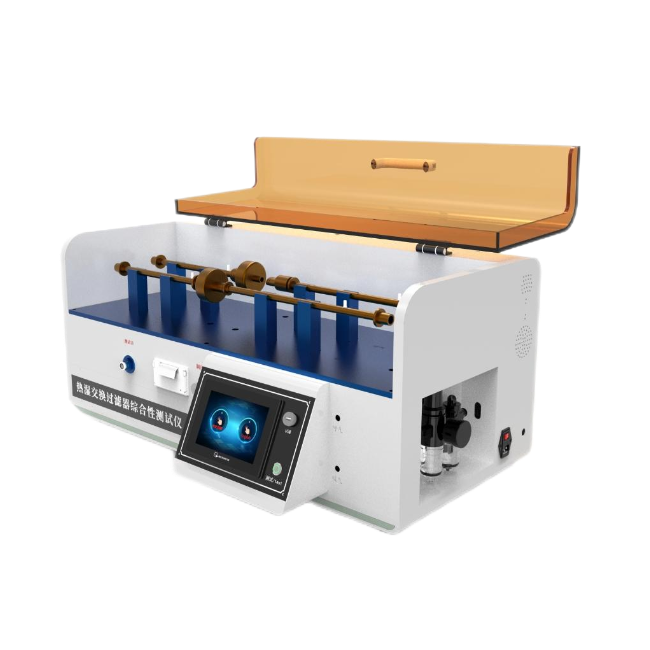

熱濕交換過濾器綜合性測試儀含壓降，泄漏，順應性

熱濕交換過濾器HME綜合性測試儀是用于評估HME過濾器核心性能的設備，主要包含壓降、泄漏和順應性三大測試模塊，其技術原理、測試標準及操作流程

一、核心測試功能

(1)?壓降測試?

?目的?：測量氣體通過HME時的阻力，反映患者呼吸負擔。

?測試原理?：在標準流量成人30 L/min，小兒10 L/min下，通過差壓傳感器測量過濾器入口與出口的壓力差。

?標準要求?：ISO 9360-1及YY/T 0735.1規定，30 L/min流量下壓降需≤5 cmH?O成人或≤3 cmH?O兒科，過高會導致呼吸肌疲勞。

?技術要點?：需控制氣流溫濕度23℃±2℃，并通過空載管路壓降校準結果。

(2)?泄漏測試?

?目的?：檢測過濾器密封性，防止氣體泄露引發治療劑量不足或污染。

?測試方法?：

?正向壓力法?：施加30 cmH?O壓力，監測1分鐘內壓力衰減，泄漏量需<50 mL/minEN 14683標準。

?負壓法?：模擬-20 cmH?O負壓，檢測氣體滲入量適用于帶呼氣閥的HME。

?判定標準?：YY/T 0735.1要求泄漏率≤2 mL/min7 kPa壓力下。

(3)?順應性測試?

?目的?：評估過濾器在壓力變化下的容積形變能力，影響潮氣量精度。

?測試原理?：向密封的HME通入空氣至7 kPa±0.35 kPa，記錄需空氣體積需扣除系統管路順應性。

?參數要求?：結果以mL/cmH?O或mL/kPa表示，高順應性可降低死腔影響，理想值≥0.8 mL/cmH?O。

二、設備技術特點

三、執行標準與測試流程

?主要標準?：ISO 9360、ISO 23328、《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)。

?操作流程?：

?壓降?：連接流量計→校準空載壓降→加載HME→記錄30 L/min流量下壓差值。

?泄漏?：封閉端口→正壓充氣至7 kPa→記錄維持壓力的空氣流量。

?順應性?：注射器注氣→加壓至7 kPa→扣除系統泄漏后計算容積變化。

四、應用價值

?質量控制?：確保HME符合醫療安全標準，降低臨床使用風險如呼吸阻力異常、濕化不足。

?研發優化?：通過參數分析如纖維密度與壓降的正相關性指導材料改進，提升產品性能。

?行業適配?：適用于麻醉機、呼吸機、高流量氧療設備等呼吸器械的HME檢測。

配置清單

主機1臺；

測試軟件1份；

接頭：2個

操作視頻1份

合格證1份

保修卡1份

說明書1本；

宣傳冊若干

銘牌1塊

8mm氣管2米一根
