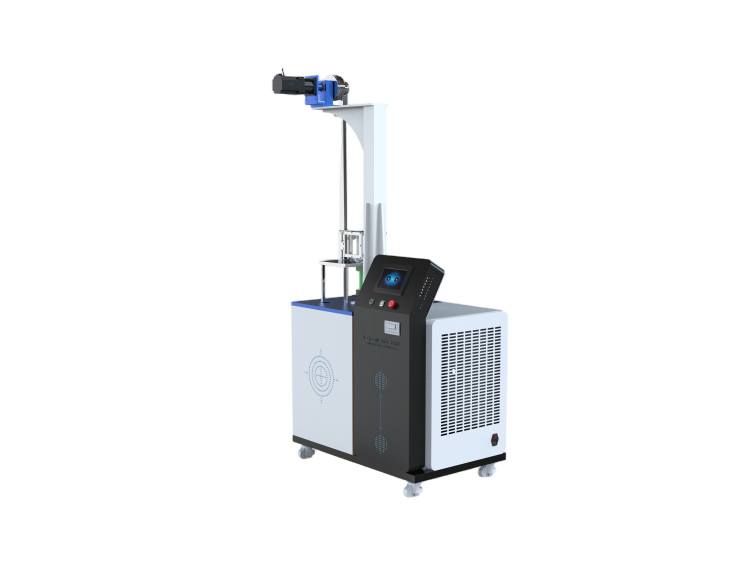

火工品藥劑摩擦感度試驗儀

一、 儀器介紹

實驗原理

將定量的被測藥劑限制在兩表面光滑的滑柱間，從一定角度釋放一定質量的擺錘，通過擊桿，從摩擦裝置滑柱的側面撞擊滑柱,使其下面的被測藥劑經受滑動摩擦作用,觀察其發火情況,計算發火概率,作為藥劑的摩擦感度。

符合標準：

GJB 5891.24-2006《火工品藥劑試驗方法第 24 部分:摩擦感度試驗》

二、 儀器參數

技術參數：

1、控制方式：PLC

2、操作方式：觸摸屏

3、擺體質量：2700g±27g

4、擺錘質量：1500g±15g

5、擺臂長:  760mm±1mm

6、擺體質量中心至轉動軸中心距離:   600mm±5

7、摩擦裝置：

導向套：外徑φ40*18mm    內孔：φ10*18mm     材料：鋼材T10A   淬火 60HRC~65HRC

滑柱：φ10*115mm   材料：鋼材  GCr15    淬火 60HRC~65HRC

8、壓力裝置：0~5kg  可調

輔助設備：

選配恒溫水浴 :   0~99℃ 溫控精度：±1℃

壓力機 : 分辨率0.1℃

天平：量程200g  精度：0.0001g

游標卡尺： 1把

電源 ： AC 220V 50HZ  1.5KW

規格：長950寬601.5  高1981.5mm

基本配置：

主機  一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌     一個

扳手     一套

恒溫水浴   一臺

壓力機    一臺

天平      一個

游標卡尺   一把
