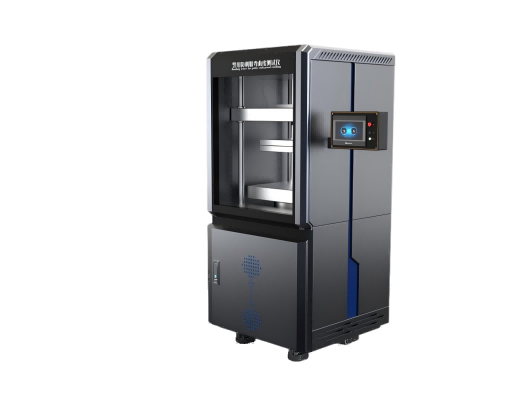

警用防刺服彎曲度測試儀

一、 概述：

警用防刺服彎曲度測試儀測試壓頭以250mm/min士5 mm/min速度向下對防刺服施加壓力，分別記錄防刺服前片與后片在彎曲20mm時的壓力值，取其平均值作為彎曲度報出值

儀器彎曲度試驗設備主要由主體框架、測試壓頭、背襯平面、加載運動裝置、傳感器等組成

二、執行標準

GA 68-2019  《警用防刺服》

三、設備參數

控制系統：PLC

操作界面：彩色7寸觸摸屏，中英文切換

測試壓頭：采用45號鋼制作,長度300mm士1mm,截面寬度10mm士0.2mm,頭部為圓角

R5±0,1mm

背襯平面：由兩塊45號鋼制作。單個背村平面尺寸為長500mm±1mm,寬200mm±1 mm，高100mm±1mm，與防刺服接觸面圓角R5±0.2mm。兩背襯平面平行放置，間距為100mm±l mm標準鋼球：φ63.5mm±0.05mm，質量1000g±50g

加載速度：1mm/min~500mm/min 精度: ±1%

壓力傳感器：0~500N 分辨率：0.01N，精度±1%

位移傳感器：400mm 精度：±1%

外形尺寸：60mm×650mm×1100L×W×H

電源：AC220V   50Hz  550W,

三、配置清單：

主機   一臺

電源線    一根

產品合格證   一張

產品使用說明書   一份

產品畫冊  一份
