瀝青混合料彎曲梁流變儀

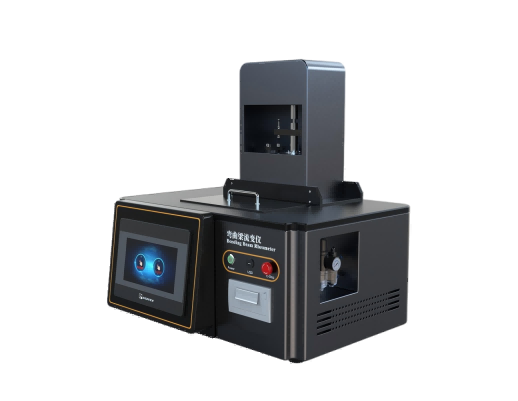

彎曲梁流變儀Bending Beam Rheometer, BBR是于評估瀝青等粘彈性材料低溫抗裂性能的核心實驗設備，通過模擬低溫環境下材料的彎曲蠕變行為，為道路工程材料的耐久性設計提供關鍵數據支持。以下是其技術要點與應用解析：

?一、核心功能與工作原理?

?三點彎曲蠕變測試?
對瀝青試樣尺寸6.35mm×12.7mm×127mm施加恒載標準980mN±50mN，通過高精度位移傳感器分辨率達0.1μm連續記錄低溫-40℃～0℃下的形變數據，計算蠕變勁度S值和蠕變速率m值，評價材料抵抗低溫收縮開裂的能力?。
創新設計：采用空氣軸承支撐加載軸，消除機械摩擦干擾；半導體或機械制冷技術實現±0.1℃溫控精度，確保數據可靠性?。

?自動化控制系統?

控制系統:PLC+Windows系統雙系統操作；

操作界面：彩色12寸嵌入式工業電腦，中英文切換，WiFi連接打印機

觸屏+計算機控制參數荷載、溫度、時間，支持預設測試程序；

實時顯示荷載-形變曲線，數據自動導出至Excel或軟件；

集成安全機制如過載保護、電磁閥氣壓調節?。

?二、關鍵性能參數?

?三、系統構成與操作流程?

?核心組件?：
三點彎曲加載架、鉑電阻溫度傳感器、不銹鋼試樣模具、氣動調壓系統、數據采集軟件?。

?操作流程?：
① ?試樣準備?：瀝青澆注脫模，恒溫浴中靜置60分鐘；
② ?預加載校準?：施加35N接觸荷載，校驗設備零點；
③ ?主測試?：1s內加載至980mN，維持240s記錄蠕變曲線；
④ ?數據分析?：軟件自動計算S(t)和m(t)值?。

?四、應用場景與標準符合性?

?道路工程質檢?

評估原樣/老化瀝青的低溫抗裂性，預測路面收縮裂縫風險；

驗證再生瀝青、灌縫膠如AASHTO T368標準的耐久性?。

?研發與生產優化?

瀝青配方性能驗證如高摻量再生料；

配套壓扁試驗機、浸水箱形成完整質檢鏈?。

?合規性?
嚴格遵循ASTM D6648、AASHTO T313及JTG E20 T0627標準?。

?五、技術演進與選型建議?

?智能化升級?
支持△Tc極限溫度差自動計算，拓展至瀝青混合料測試?；全電動機型逐步替代氣動結構，提升載荷穩定性?。

?選型關鍵點?

?荷載適應性?：覆蓋200g~4500g范圍，滿足不同試樣需求；

?溫控效率?：優先選擇半導體制冷-36℃僅需30分鐘；

?數據追溯?：具備原始曲線導出功能的機型?。

彎曲梁流變儀通過量化瀝青低溫蠕變行為，已成為道路材料設計的核心工具。選型時需重點關注溫控精度、荷載分辨率及軟件兼容性，并優先選擇支持多標準測試
