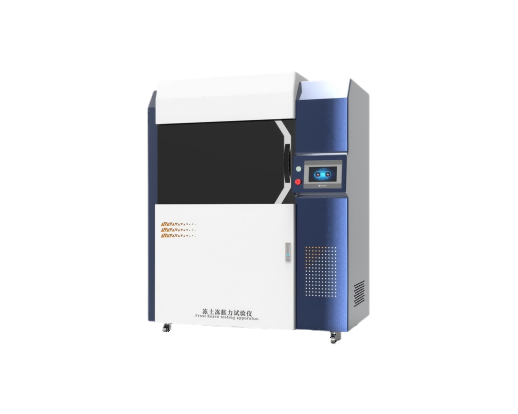

凍土凍脹力試驗儀

凍土凍脹力試驗儀是用于測定凍土在凍結過程中產生內應力的設備，廣泛應用于凍土工程、隧道建設及交通基礎設施穩定性評估。以下是其主要技術特點和應用概述：

一、核心功能與技術參數

?測量指標?

?凍脹力?：標配為0-10kN部分型號可達5MPa，精度達0.01%FS；

?凍脹量?：量程0-30mm。

?溫控系統?

溫度范圍覆蓋-30℃至+60℃可擴展至-70℃，波動度±0.1℃；

支持三溫區箱體、冷源、熱源獨立編程，實現正弦與線性混合控溫。

控制系統

系統：PLC+Windows系統，雙系統切換；

操作界面：嵌入式工業電腦12.1寸，中英文切換，WiFi連接打印機；

打印機：微型打印機1套

?結構設計?

采用不銹鋼內膽與風道循環系統，確保溫度均勻性；

配備多層中空玻璃觀察窗、射燈照明及RS232/485通訊接口，支持遠程監控和數據自動采集

二、工作原理

通過壓力傳感器實時監測土樣在體積不變條件下凍結產生的內應力。土體水分凍結膨脹時，傳感器記錄應力變化，結合溫度傳感器如熱電偶11和變形量測系統綜合分析凍脹特性。

三、主要制造商與型號

四、試驗標準與適用領域

?執行標準?：GB/T50123-1999《土工試驗方法標準》、JTG3430-2020《公路土工試驗規程》；

?應用場景?：凍土區橋梁基礎穩定性分析、鐵路路基凍脹監測、地鐵隧道工程。

五、典型應用案例

?西藏拉妥至芒康公路?：通過凍脹計監測-0.5~1.25m深度土體變形，評估凍脹發展期與穩定期；

?凍土隧道工程?：結合凍結溫度試驗儀優化施工方案。
