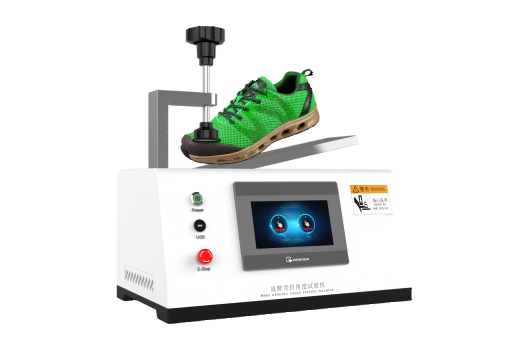

LT-X062 成鞋彎折角度試驗機，整鞋剛性測試儀，整鞋彎曲剛度測試儀

“整鞋剛性測試儀”或稱“整鞋彎曲剛度測試儀”、“整鞋屈撓試驗機”，是一種專門用于?測量成品鞋整鞋在模擬步行彎曲變形時的抗彎剛度剛性和彎曲性能?的?實驗室檢測設備?。

它的核心功能是?量化評估鞋底尤其是前掌區域和整體結構的彎曲特性?，這對鞋子的?舒適度、支撐性、能量回饋、耐用性以及是否符合某些功能性要求?至關重要。

以下是關于整鞋剛性測試儀的關鍵信息：

?測試原理：?

?模擬行走彎曲：? 儀器通過兩個夾具分別夾持住鞋子的鞋頭前掌彎曲點附近和鞋后跟。

?施加彎曲力/角度：? 一個夾具固定，另一個夾具通常是夾持鞋頭的夾具按預設的?角度?如前掌彎曲角度通常為15度或25度或?行程?往復運動，或者施加一個?力?使其彎曲，并測量相應的彎曲角度。

?測量關鍵參數：?

?彎曲力：? 達到彎曲角度需的力量單位：牛頓 - N。?力值越大，剛性越強鞋子越硬。?

?彎曲角度：? 在特定力作用下達到的角度。

?彎曲剛度：? 通常指力值與彎曲角度的比值單位：N/deg 或 Nm/rad，反映抵抗彎曲變形的能力。?剛度值越大，鞋子越不容易彎曲。?

?彎曲能量：? 彎曲過程中吸收或消耗的能量單位：焦耳 - J。?能量越高，彎曲時需的功越大可能意味著行走更費力。?

?循環測試：? 除了靜態彎曲一次性彎曲到設定角度，許多設備還能進行?動態循環彎曲?如設定循環次數，用于評估鞋子的?耐屈撓疲勞性能?多次反復彎曲后是否開裂、脫膠等。

?符合標準：?

GBT20991-2024，GB/T 3903.44, ISO 17707, SATRA TM144, ASTM D1052

?

技術參數

控制系統：PLC

操作界面：彩色7寸觸摸屏，中英文切換；

?負荷范圍Max Load：? 0-50N，精度±0.05%FS,確保能覆蓋待測鞋類從輕軟的童鞋到厚重的工裝靴需的測試力值：

?彎曲角度范圍：? 0度到90度范圍；

?測試速度：? 0-100mm/min可調節的彎曲速度；

?夾具設計：?

?通用性：? 夾具需要適應不同鞋號、款式平底鞋、高跟鞋、靴子等。

?固定牢靠且不損傷鞋面：? 夾持方式應能穩固夾住鞋子，同時避免在測試中損壞鞋面或造成異常應力集中。

?彎曲點位置可調：? 能定位前掌彎曲點Ball Joint位置。

?測試模式：? 支持角度控制模式、力控制模式、循環彎曲模式等。

?數據采集與分析軟件：? 直觀易用的軟件用于控制測試、實時顯示數據曲線力-角度曲線、自動計算關鍵參數峰值力、剛度、能量等、生成測試報告。

?安全防護：? 具備必要的安全防護裝置。
