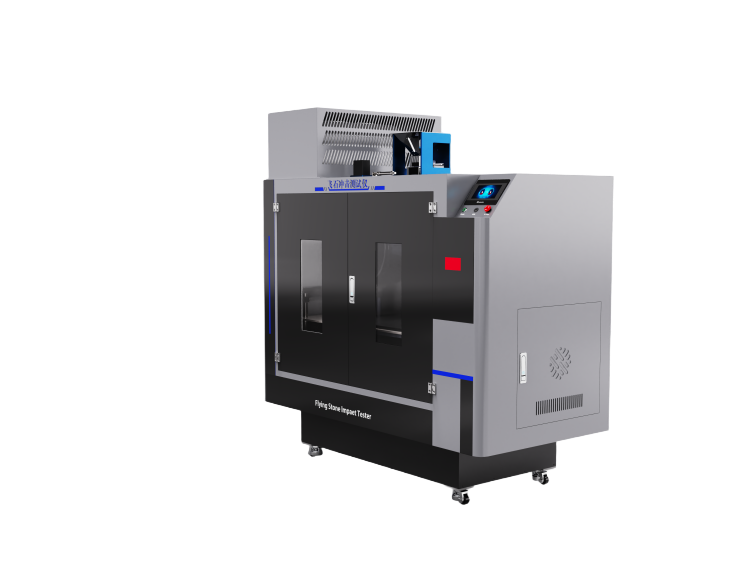

飛石沖擊測試儀

設備介紹：

飛石沖擊測試儀用于測試換熱器(冷凝器、散熱器)的抗飛石的抗沖擊性能，通過模擬飛石沖擊環境，提升產品在開發過程中的可靠性驗證能力。

執行標準：

TL 82086-2020 《汽車蒸發器及冷凝零件要求》

技術參數：

控制系統：PLC

操作界面：7寸彩色觸摸屏；

模擬車速范圍: 0~140Km/h 無極可調精度：±5 Km/h

驅動輪胎：乘用車用 225/50R17；

輪胎：數量2套含輪轂；

轉速控制：采用變頻控制系統，實現驅動輪胎模擬車速、穩定轉動，實現標準要求速度；

飛石供給料斗: 供料斗容積滿足單次試驗需求≥1kg)，并安裝氣動震動器；

計時精度: 觸摸屏顯示0.1s~99.9min 精度±0.1s

樣品距離：激光測距1米，精度±0.01mm；

樣品距離：實現全自動升降功能約500mm左右；

測試安全門：具備打開關閉功能，并門有安全絲網；

電源：AC380V

設備尺寸：1980*915*1950mm

試驗樣品艙：

1、樣品架:剛性框架中空結構，可牢固夾持汽車?yán)淠?、散熱器樣?/span>,需考慮樣品尺寸和固定方式，提供通用夾具或定制夾具接口。樣品架能方便裝卸?？筛鶕?jù)樣品尺寸定制

2、距離調節機構:樣品架安裝在精密直線導軌上，通過電機驅動全自動升降功能，實現驅動輪與從動輪切點到樣品表面距離的無級、調節，通過激光傳感器顯示實際距離。

3、艙體結構:堅固的金屬外框架，內襯有可更換的耐磨內襯(如降低噪音棉)，有效吸收飛石沖擊能量，降低噪音，保護操作者。

4、觀察窗:高強度透明材料(如多層聚碳酸酯)，便于觀察試驗過程。

5、密封性:良好密封設計，防止飛石飛濺和粉塵外泄
