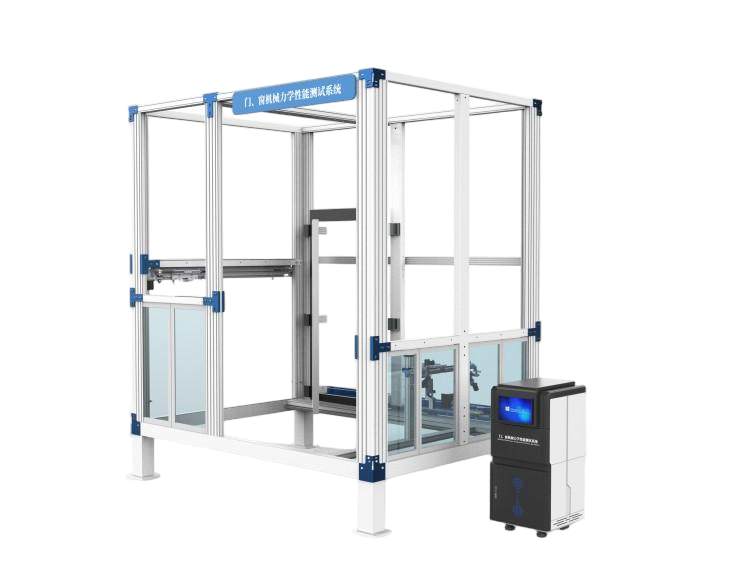

門、窗機械力學性能測試系統

一、適用范圍：

1、適用于平開門機械力學性能，如反復啟閉耐久性、抗垂直荷載性能、抗靜扭曲性能、耐軟 重物體撞擊性能試驗；

2、適用于平開窗窗扇關閉可靠性，窗扇自動關閉時間試驗。

二、符合標準：

1、 符合 GB12955-2024《防火門》第 5.4 節“機械力學性能要求 ”；

2、符合 GB16809-2024《防火窗》第 8.11 節“窗扇關閉可靠性 ”、第 8.12 節“窗扇關閉時間 ”；

3、符合 GB/T9158-2015《建筑用窗承受機械力學的檢測方法》；

4、符合 GB/T29739-2013《門窗反復啟閉耐久性試驗方法》

5、 符合 GB/T29049-2012《整樘門 垂直荷載試驗》；

6、符合 GB/T29530-2013《平開門和旋轉門 抗靜扭曲性能的測定》只做平開門；

7、符合 GB/T14155-2008《整樘門 軟重物體撞擊試驗》。

三、主要技術指標：

1、試驗力范圍： 0～500N，示值精度為 0.1N

2、 位移測量范圍：0-50mm,精度為 0.1mm

3、反復啟閉裝置行程：900mm；

4、 反復啟閉次數疲勞次數：0~999999 次任意設定，到達設定次數自動停機；開啟角度可 調，開啟次數：0-50000 次任意可調。

5、 平開窗開關速度：0～20次/min

6、推拉窗開關速度：10m/min~40m/s 可設定

7、 可測試件大規格：寬 3000mm*高 3000mm 。

8、氣動壓力：0.4~0.7MPa

9、 門窗試樣件數量：各 1 件；

10、外形尺寸L×W×Hmm：主機：長寬高 2850×2300×2850控制柜：1100×605×1200

11、 供電電源：220V±10％ ，50Hz。

四、主要優點：

1、試樣夾持方便，操作簡單；

2、控制部分：采用PLC+觸摸屏控制；動化操作程序，操作界面簡介美觀。

3、 程式設計界面：推拉力值顯示、推拉速度、反復啟閉計數等；

4、耐用性強：采用氣缸及氣動元件，保證疲勞使用壽命在 50 萬次以上。

5、 有執手解鎖操作機構，伺服電機驅動，高度可調。

6、開門操作機構左右各一個，由伺服電機驅動，可以操作單開門左開、右開、對開門、三七 開門；開門操作機構高度電動可調；

7、 碳素結構鋼搭接獨立框架 ，方便拆裝 ，牢固可靠；

8、 有工作周期計時檢測功能 ，對試驗過程中發生的工作周期不達標情況可以采取停機報警 。

9、工作周期時間可調 。

五、主要配置：

1、 主試驗架

2、 高精度力值傳感器；

3、位移數顯百分表；

4、進口氣缸；

5、兩級氣源過濾器；
