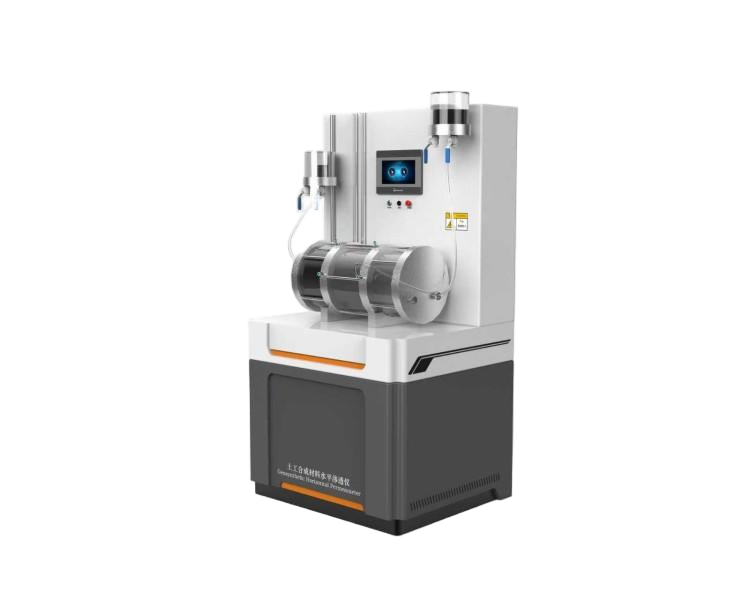

土工合成材料水平滲透儀

描述

用于測定土工合成材料在恒水頭水流條件下的水平滲透性。試驗時在規定的水力梯度和接觸材料條件下，改變法向壓力，測量土工布及其有關產品平面內的水流量。

特點

1.本機采用亞克力和鋁型材制成，美觀且不易生銹

2.結構緊湊，安裝方便

3.水路設計合理，操作簡單

4.土工布水平滲透儀帶水箱，環境適應性好

5.氣動加載法向試樣施加恒定壓力，安全可靠

6.高精度壓力表讀取方便可靠

7.采用兩個溢流口的水位控制系統，可實現水頭損失連續，可調大范圍

8.水頭高度值由水位刻度讀取，讀數精度為1mm

9.配有各種厚度的閉孔橡膠，適應不同厚度的試樣。

執行標準

GB/T17633-2019、ISO/FDIS 12958-1998、ASTM D4716-2007、SL/T 235-9-2012

JTG E50 T1143

技術參數

控制系統：PLC+Windows系統，雙系統切戶；

操作界面：彩色10寸嵌入式工業電腦，中英文切換；

WiFi連接打印機A4

壓板尺寸：305×305mm(L×W)

試樣尺寸：100x200mm  ；

試樣厚度：0-50mm；

密封橡膠厚度：10,15,20,25mm

加壓方式：氣動加壓

法向壓力：0-600kPa ，精度±0.5%FS 可調

水頭高度調節方式:升降螺桿，手動

水頭差調節范圍：0~400mm連續可調，水位計顯示

水頭差精度：±1mm

儲水箱容積：120L

外形尺寸:800x720x2100mm

重量: 100kg；

發貨清單

主機1臺；

測試軟件1套；

說明書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套

宣傳冊若干
