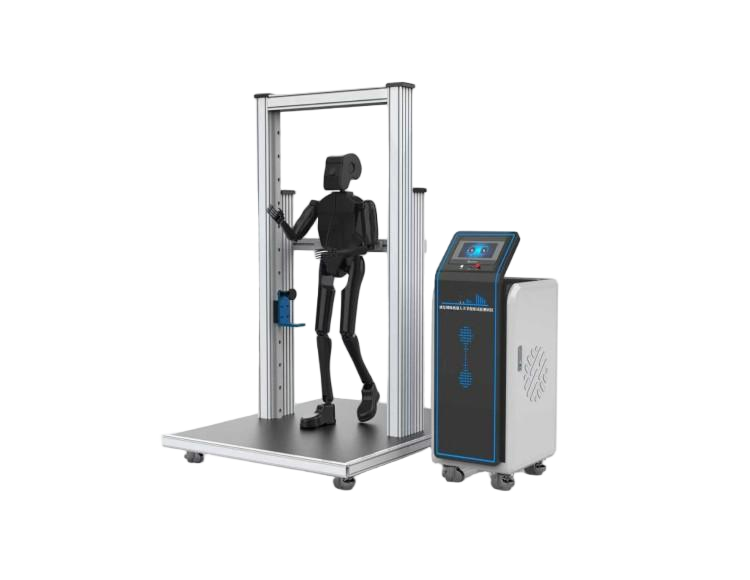

康復訓練機器人關節扭矩試驗測試儀

儀器概述：

本設備是根據GB/T 37704-2019標準條款7.3.3要求制作，用于測試康復訓練機器人胯環節，膝關節，腳部關節在一定的扭矩下測試。本機是電子技術與機械傳動相結合的材料試驗機，對扭矩的測量和控制有較高的精度和靈敏度，該設備主要由電機，扭力傳感器，PLC控制器，操作屏等組成。

介紹說明：

機器人關節扭矩試驗機屬于扭矩試驗機的一種，扭矩試驗機是用于測量和評估物體扭轉性能的設備，它可以測顯材料、零部件或產品在受到扭轉力時的扭轉角度、扭矩大小和扭轉曲線等參數，以評估其機械性能和可靠性。對于機器人關節而言，該試驗機可檢測關節在扭轉時的各項性能指標，確保機器人關節能穩定、地執行各種任務。

工作原理：

扭矩試驗機(包括機械臂關節扭矩試驗機)通常是通過施加旋轉力矩或扭轉力到待測試物體(機械臂關節)上，待測試物體通過夾具或固定裝置連接到試驗機，扭轉力通過電機或液壓系統施加，并通過傳感器實時測量扭矩和角度。測試結果可以在計算機或顯示屏上顯示和記錄

技術參數：

1、控制系統：PLC

2、操作界面：7寸彩色觸摸屏，中英文切換

3、試驗扭矩力值：0-200N.M可設定；

4、測試時間：1～9999s可設定；

5、顯示方式：數顯，

6、控制精度：≥2%；

7、次數：1～9999/次可設定；

8、樣品安裝夾具

9、角度：0-90度可設

10、工業鋁材平臺，樣品方便安裝；

11、施力方式：電機+扭力傳感器；

12、扭力工裝可上下手動移動，滿足測試樣品不同高度需求

13、頻率：0-15/次每分鐘

14、根據需要可隨時對扭矩測量通道進行手動或自動清零。

15、可實時采集試驗數據、運算處理、實時顯示并保存結果報告。

16、供電電源：220V，50Hz

基本配置：

主機  一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌  一個
