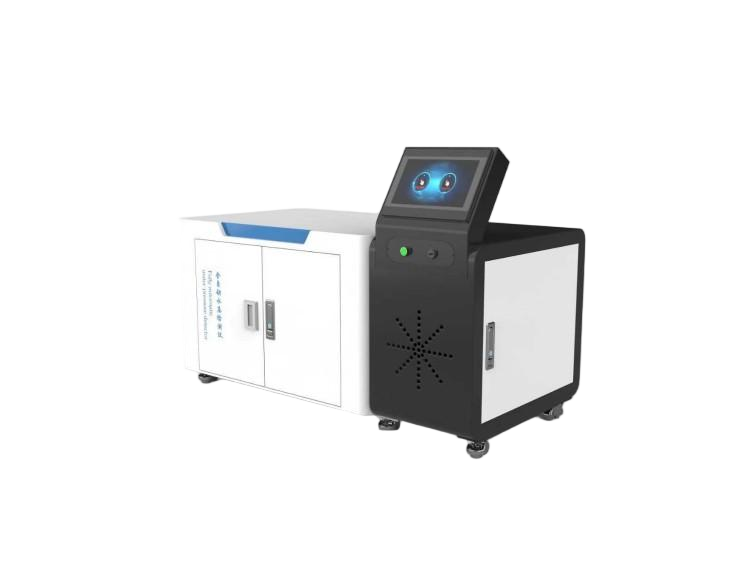

全自動水壓檢測儀

產品描述概述：

該設備用于水壓的壓力測試0-300PSI。要求常溫下2小時內，系統保壓的壓降1PSI，4小時保壓的壓降不高于3PSI盡可能做到壓力穩定 ，而在高溫下，由于溫度的變化導致壓力的變化，以不做壓降要求。

數據生成：可用掃碼槍掃序列號，系統有測試時間，日期，可編輯料號，工單號，生成的數據可用EXCEL兩種格式保存，上傳數據等功能。

系統采用正常外殼，配備12寸工控一體機+鼠標+鍵盤，滿足對系統的要求，內存4G

規格型號及技術參數

詳細技術參數

1．箱體外形約：1400*700*950mm (具體尺寸以實物為準)

2．操作面板：12寸嵌入式工業電腦

3、操作系統：PLC+Windows雙系統

4、壓力傳感器量程：0-3Mpa  精度：±0.1%FS

5、溫度傳感器：0-100℃ 精度±1℃

6、精密控制閥若干

7、自動化操作系統，一鍵測試，一鍵保存

8、可連WIFI

9、明細重要零部件型號名稱、

作業步驟說明

1.設置常溫模式和高溫模式

2設置2個水箱內的一個標配200X400X200mm常溫+高溫

4開始測試時，啟動低壓泵注液排氣，打開高壓泵，開始升壓。當壓力達到設定值時，如120PSI。此時進入保壓階段。 直到完成設定的保壓時間后，再自動泄壓。

5.利用軟件控制增壓泵的升壓速度，當?shù)竭_(dá)設定壓力時如120PSI， 壓力傳感器收到信號，通過PLC程序達到增壓要求。

6.系統備選補壓狀態，若在0-5分鐘內掉壓，低于設定值如110PSI，系統會自動補壓至120PSI。 此時保壓2小時內，保證2PSI內的壓降。

7.常溫模式和高溫模式的測試不會同時進行， 由于熱傳導效應，在高溫模式測試后，建議系統整體恢復到常溫下，再進行常溫模式的測試，否則可能會對常溫測試造成影響。

安全要求：

1.該設備需要采用10MPA耐壓卡套連接，設備進口及出口對接產品標配接頭，配備緊急停止按鈕，漏電保護功能，蜂鳴報警器等裝置，確保試驗的安全。系統壓力過設定值如300PSI，警示燈會自動報警，檢查壓力傳感器及PLC程序正確性，或報修復

2.設備雙溫控防護措施：

2.1高溫：設備可調試需要的加熱溫度0~90°，可自動加熱，設置水溫及保溫，且具備溫保護自動斷電功能；

如需要使用70°，設備設置80°高溫，如設備加熱故障過80°，設備將自動切斷電源，來保護設備整體安全。

2.2.高壓：設備可調試需要的壓力范圍0~300psi，可自動加壓，設置壓力及補壓、穩壓，具備高壓自動泄壓功能。

2.3.設備保養事項細節說明

保持水干凈，沒有雜質。

2.4.現場安裝要求

電源為220V，普通電源可滿足
