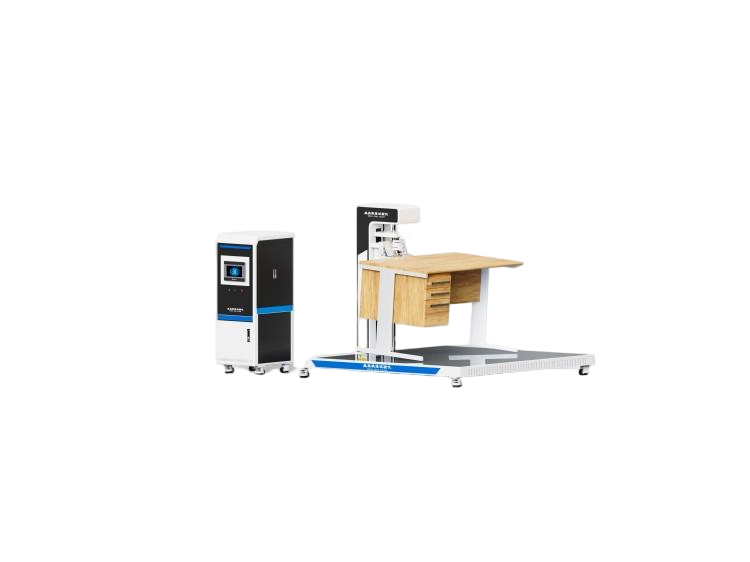

桌類跌落試驗儀

?一、核心功能與適用范圍?

1. 試驗?zāi)康?/span>

評估桌類家具在模擬跌落沖擊下的結構穩定性、連接件強度及耐久性，確保其在實際使用中抵抗意外跌落的能力，保障安全性和功能性。

2. 適用范圍

適用于家用、辦公用及公共場使用的固定式、折疊式或可移動式桌類家具，包括不同材質和結構類型。

3. 試驗設備

跌落試驗機：

跌落高度可調范圍：300mm~1500mm，根據產品重量分級設定如≤10kg設300mm，10~20kg設500mm，>20kg設800mm。

跌落面材質：混凝土或鋼制剛性平面，表面平整度≤2mm/m2，確保沖擊均勻性。

釋放機構：電磁控制或氣動釋放，實現試樣自由跌落無旋轉，避免人為干擾。

數據采集系統：加速度傳感器量程≥50g，精度±5%、高速攝像機幀率≥1000fps，記錄沖擊動態和結構響應。

輔助工具：水平儀精度±0.5°、鋼卷尺精度±1mm、扭矩扳手精度±3%。

4. 試樣準備

數量：每類產品至少3個試樣，確保代表性。

狀態調節：試樣在溫度23±2℃、相對濕度50±5%環境中預處理24小時，消除環境因素影響。

載荷模擬：按標準要求施加靜態載荷如辦公桌加載50kg，餐桌加載30kg，抽屜或柜門放置5kg配重模擬使用狀態。

?二、關鍵參數

三、測試步驟與說明?

1、?定位試樣?：將加載后的試樣置于跌落面中心，確保水平度≤1°。

2、?選擇跌落點?：

?角跌落?：試樣對角線交點。

?棱跌落?：長邊中點。

?面跌落?：桌面幾何中心。

3、?釋放試樣?：通過電磁或氣動機構實現自由跌落，記錄沖擊瞬間數據。

4、?檢查與記錄?：

目視檢查結構變形、連接件松動、涂層脫落等。

5、功能測試：抽屜滑軌、折疊機構等是否正常運作。

6、?重復試驗?：按方向順序完成9次跌落，累計損壞情況。

?7、合格判定?

?結構完整性?：無斷裂、性變形或連接件脫落。

?功能保持?：抽屜、門等部件可正常開合，折疊機構無卡滯。

?安全性?：無尖銳邊緣或碎片產生。

?8、數據記錄與報告?

?必填項?：跌落高度、方向、次數、試樣狀態、損壞模式。

?可選項?：沖擊加速度曲線、高速視頻截圖、扭矩變化數據。

?9、注意事項?

試驗前需校準設備，確保跌落高度誤差≤±5mm。

多試樣試驗時，需間隔10分鐘以避免設備過熱。

特殊結構如玻璃桌面需增加防護措施，防止碎片飛濺。

四、執行標準與適用場景?

符合標準：

嚴格遵循GB/T 10357.1-2024；

?典型應用?：

生產線批量質檢；第三方實驗室。

五、配置清單

主機1臺；

測試軟件1套；

說明書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套

宣傳冊若干
