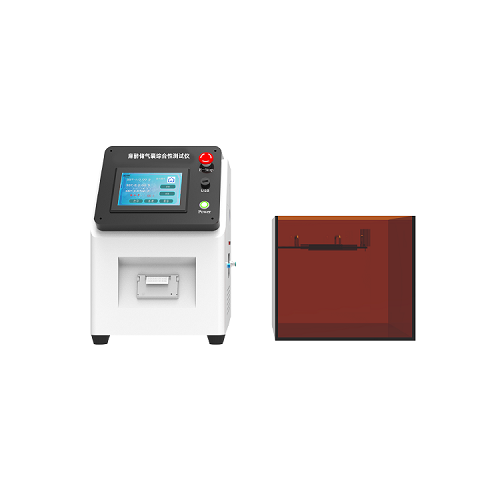

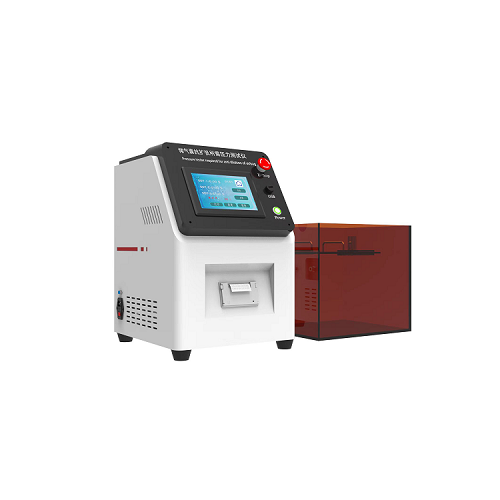

麻醉儲氣囊綜合性測試儀

一，用途

通過向麻醉儲氣囊內引入空氣來提供并保持內部氣壓，記錄維持這一內部壓力需的空氣流量，從而測試儲氣囊的泄漏。對于組合頸的儲氣囊，則測試儲氣囊、轉換接頭及其連接處的泄漏。而對于裸頸，則測試儲氣囊與一個相應規格的外圓錐接頭間連接處的泄漏；通過測量充入浸沒在水中的空囊中需水的體積來測定儲氣囊的實際容量；通過用事先測定的壓力范圍內規定體積的水使儲氣囊擴張，來測試儲氣囊抗擴張需壓力。經規定的時間后，通過對儲氣囊的容量進行測試來評價其回復至起始實際容量的能力；通過用事先測定的壓力范圍內規定體積的空氣擴張儲氣囊，來測試抗儲氣囊擴張需壓力。

本附錄不包括對原始儲氣囊的恢復試驗。如需要，本試驗完成后，可再按附錄B試驗，以評價其恢復至原始容量的能力。

二，適用標準：YY/T 0978-2016附錄ABEF，ISO5362:2006

三，原理

主要用于醫用球囊、充氣球囊、擴張球囊、硅膠球囊、呼吸球囊等的泄露爆破試驗、水壓爆破試驗、試驗壓力-88-1KPa，可進行多工位試驗，試驗過程、結果互不影響。

四，技術參數

1. 試驗壓力：88-1KPa，觸摸屏界面控制

2. 測量精度：±0.5%FS(傳感器精度)

3. 保壓時間：0-9999S任意設定

4. 峰值記錄及數據導出

5. 測試接頭：相應規格的外圓錐接頭符合 YY/T1040.1

6. 管路鎖緊方式：手動

7. 試驗介質：純凈水或去離子水；

8. 配置：水槽1只

9. 測試項目：泄漏試驗，容量測定，儲氣囊抗擴張需壓力的試驗(壓力/體積)，用空氣評價儲氣囊抗擴張需壓力的試驗(壓力/體積)

10. 控制系統：PLC+變頻器+數字調壓閥控制；

11.測試軟件1套；

12.觸摸屏：彩色7寸威綸通觸摸屏；

13.測試介質：空氣或者壓縮空氣，空壓機0-0.4MPA客戶自備；

14.高壓氣管：耐壓1.5MPA以上壓力，高精度壓力傳感器和低壓傳感器界面切換；

15.主機外觀結構配置水槽和不銹鋼托盤，保證測試桌面不泄水，不噴水。

16.沖壓速率：出廠已設置好，客戶根據要求可設置更大，界面窗口已放開功能，任意設置

五，配置清單

1，說明書1本；

2，測試軟件1份；

3，不銹鋼托盤1只；

4，操作視頻1份；

5，主機1臺；

6，合格證1份；
