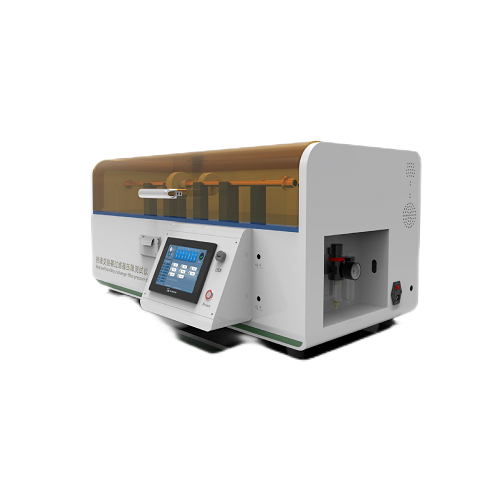

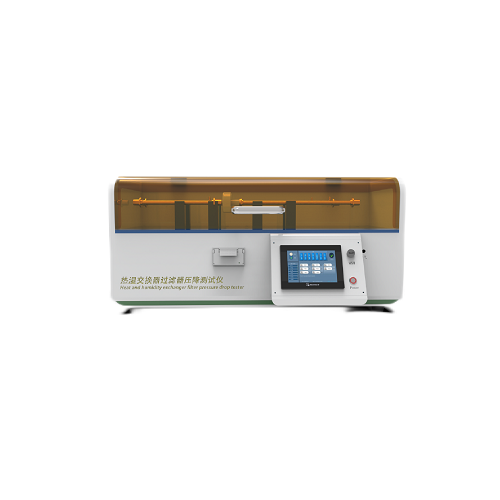

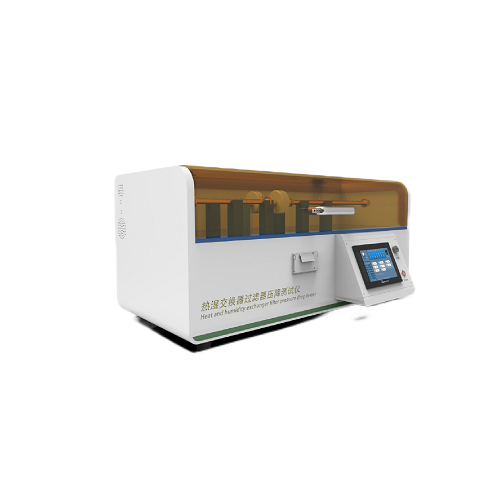

熱濕交換過濾器壓降測量儀

一，產品概述：

采用可編程控制器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。并采用三級密碼，信息安全可靠。產品規(guī)格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、，等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。并由打印機打印出測試數據及結果。適用于輸液器、輸血器、輸液針、麻醉包過濾器、管路、導管、快速接頭等。

二，測試標準

HME熱濕交換器主要用《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)

三，技術參數

1操作界面：簡體中文/英文

2壓力輸出范圍：0kPa～100 kPa可根據客戶要求定制范圍，可任意設定壓力輸出值，誤差不大于讀數的±1%。

3測試持續(xù)時間：0.1秒～99.9分，誤差不大于±0.1S。

4電源：AC90V-240V/50Hz自適應寬電壓

5整機功率：70W

6可編程控制器：PLC+ARM

7觸摸屏：7寸K600+內核/點陣式65色800*480分辨率

8流量傳感器：高精度傳感器0-200L/MIN

9壓差傳感器

四，配置清單

魯爾接頭2個

測壓機構：內置

打印機：機載針式打印機

五，壓降試驗步驟

1在HME兩側連接壓差計并連接流量計。

2在標準要求規(guī)定流量下，用干燥醫(yī)用空氣或氧氣測定流過HME ZUI初5 s內的壓差。氣體溫度應為 23℃±2℃。

3取下HME，將兩個試驗管路對接，再測量同樣流速下的壓降。測得的結果減去該值，得值即為HME產生的壓降。
