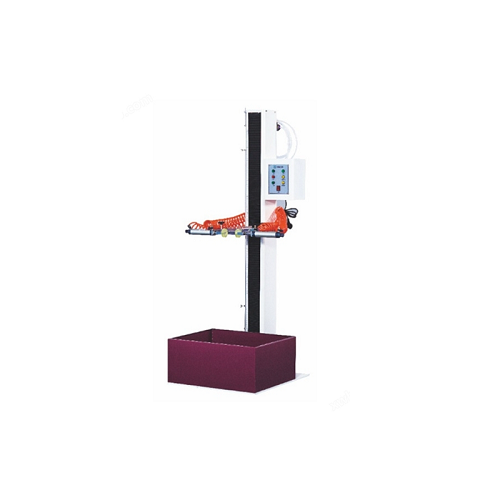

無菌引流導管及輔助器械采集裝置抗沖擊測試儀

一，生產廠家：

采用7寸威綸通液晶觸控顯示屏，中英文菜單顯示。公稱規格、設定載荷、打印設定、測試、上行、下行、時間、。由鍵盤與觸摸控制液晶顯示屏上的菜單，機載打印測試結果。

二，標準：符合YY0489-2004標準中相關條款設計制造。

三，技術指標：

控制系統：PLC

操作界面：彩色7寸觸摸屏，中英文切換；

試驗平面：400*400*10mm鋼板制造；

采集裝置：客戶自備選擇；

試驗高度：0-1米高，有刻度標志，自由調節；

四，采集裝置抗沖擊試驗：

1，原理

采集裝置自由降落到硬質平面上，檢驗泄漏或真空損失表示的損壞。

2，試驗平面

—平整：平面差過2mm 處不多于兩個點；

——剛性：平面的任何處100mm3 表面上加10kg 的載荷，變形不過0.1 mm

—面積：能使整個供試裝置完整地落在平面上；

——質量：至少是Z重供試裝置的10倍。

測量真空的裝置，能顯示到Z大真空值的1%。

3，步驟

1采集裝置

按臨床使用安裝采集裝置。

采集裝置充水至采集容積，在環境溫度為(23±2)℃下從700 mm 高度自由降落到硬平面(B.2.1) 上，用正常視力或矯正視力檢驗泄漏。

2 吸引源

按臨床使用安裝吸引源，確保吸引源處于Z大負壓，并測量和記錄該壓力。在環境溫度為 (23±2)℃下從700mm 高度自由降落到硬平面(B.2.1) 上，測量并記錄沖擊后至少60s 后的壓力。
