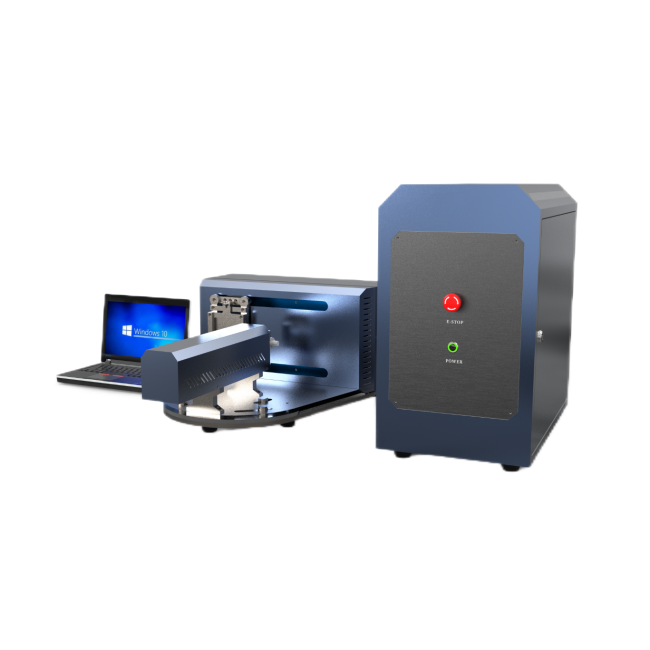

粘滑度測定儀

一、測試原理

下方滑動平臺上固定測試材料A，滑動平臺相對于固定有測試材料B的彈性元件測試頭，在附件有測試頭幾何參數做相對運動。載荷由如圖Fn方向加載，速度由滑動平臺確定，做往復運動。彈性元件測試頭的運動特性由測試頭測加速度傳感器測定，即粘滯-滑動過程，表明了粘滑現象發生的傾向。

二、技術指標

速度范圍：1 – 150mm/s

接觸正法向壓力：0-200N，±0.05%精度可調節

控制：力和位移

控制系統：PLC觸摸屏)+中英文切換；

測試系統：Windows電腦＋PLC測試系統

加速度傳感器:500mv/g(10g)

控制運動：PLC+Windows系統筆記本1臺；

渦流傳感器：YK-WL504(4mm)；

溫濕度傳感器/帶變送器：溫度-40~0~125°℃ 濕度 0-RH(相對濕度)；

運動模式：匯川伺服電機加滾珠絲桿，可高速運動，精度0.01MM；

夾具采用304不銹鋼材質制造防銹性能優越；

底盤穩定性高，定位精度高；

外殼采用烤漆處理，美觀大氣，顏色搭配大氣；

設備外形：552X795X350

控制部位外形:350X600X630

三、結構原理

本裝置由接觸正法向壓力控制結構、勻速往復運動滑臺，測試分析系統等

四、機器電源：

1、電壓 220V 50HZ

2、電流 5.0A

3、總功率≤1.0KW

4、電路保護系統：接地保護、快速保險等.
