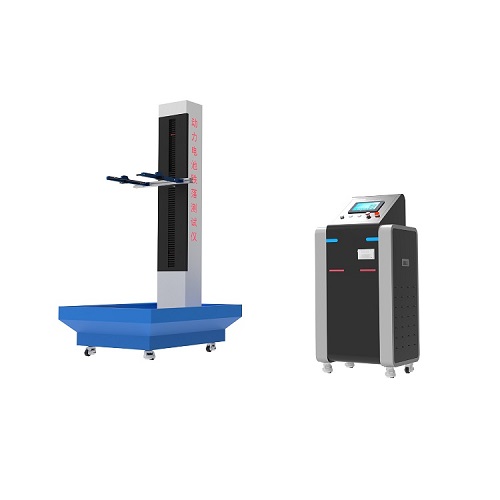

護目鏡抗重物錐擊性能測試儀

一、符合標準:GA 1273-2015根據GA44-2015、QB/T2506、GB2626-2019、GB14866-2006，GB811-2010, GB24429-2009主要用于測試各種眼鏡鏡片、等標準

二、抗重物錐擊性能要求：

分別在溫度為(55士2)℃C和(-20±2)℃環境下持續 1h后護目鏡應能承受高度為1270 mm,質量不小于 500 g 的錐擊重物的沖擊。

試驗后不應出現下列缺陷:

a)鏡片破損鏡片出現碎裂,或有材料從撞擊后的鏡片上脫落

b)鏡片穿透彈頭尖部穿過鏡片

c)鏡片牢固性受影響:鏡片從防護鏡架或外框中彈出:c)

d)鏡片變形:鏡片接觸頭模。

三、抗重物錐擊性能試驗裝置：

將頭模面朝上水平固定在一個質量大于 30 kg 的基座上。頭模的硬度需要能夠承受額頭處豎直向下的 20 kg 的壓力,頭模的背面不能傾斜過 2 m。擊物需要由不銹鋼制成，頭部為 30的錐形,JIAN端為 3.175 mm 的球徑,質量為 500g,直徑254 mm。撞擊物應置于頭模的上方1270 mm 高度處JIAN端朝下。需要注意保持JIAN端構造以及沖擊物的質量。撞擊物如圖 6 示,抗重物錐擊性能試驗裝置如圖 7 示。擊物應從一個內徑均勻的導管內自由下落,用以阻止撞擊物的傾斜或失控。

圖6 撞擊物外形尺寸

四、試驗步驟：

1 .將護目鏡按正常佩戴位置置于頭模上,把一張白紙和復寫紙襯于鏡片下,復寫紙位于鏡片一側,試樣頭箍的松緊程度按制造廠說明書調節。為了保護測量人員,導管應被固定且導管下端距離撞擊點高度為 180 mm。

2. 高溫試驗時,將試樣加熱至(55士2)C并至少保溫 1 h,然后按1項的步驟進行。每次沖擊試驗應使用新的試樣,試驗應在完成保溫后 30 s 內進行。

3.低溫試驗時,將試樣冷卻至(-202)C并至少保溫 1 h,然后按 1項的步驟進行。每次沖擊試驗應使用新的試樣,試驗應在完成保溫后 30 s 內進行

圖 7 抗重物錐擊性能試驗裝置

五、技術參數：

1. 控制系統：PLC

2. 操作界面：彩色7寸觸摸屏，中英文切換；

3. 試驗高度：1270mm可調節

4. 測試球：500±50g；

5. 電磁鐵設置沖擊落下；

6. 測試球：φ25.4mm；

7. 撞擊物：不銹鋼30°錐形；

8. 電源：220V 50HZ
