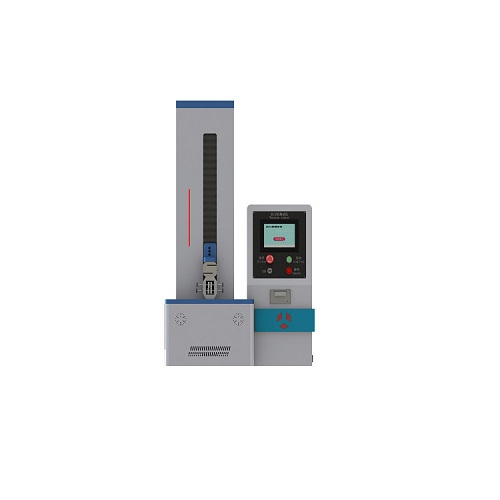

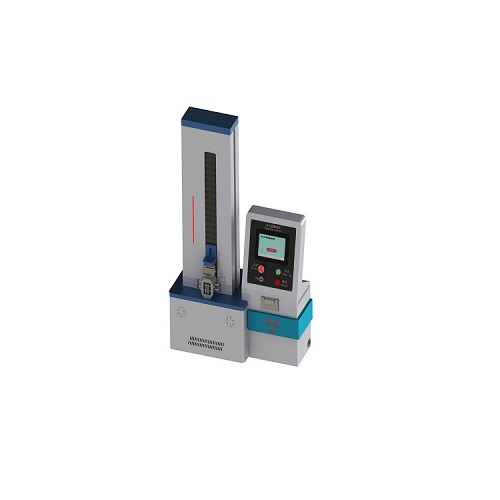

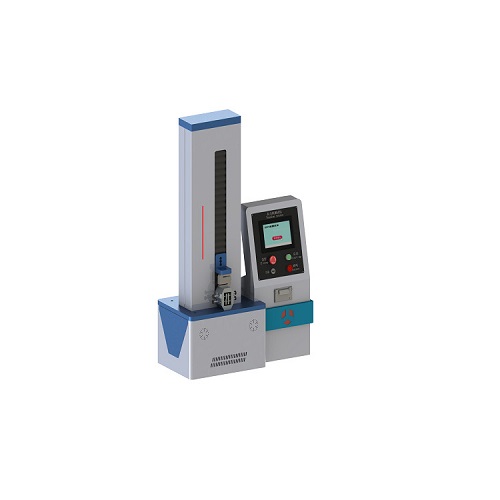

導引套管導管鞘拉力測試儀

一，生產廠家：

采用7寸威綸通液晶觸控顯示屏，中英文菜單顯示。公稱規格、設定載荷、打印設定、測試、上行、下行、時間、。由鍵盤與觸摸控制液晶顯示屏上的菜單，機載打印測試結果。

二，標準：

符合YY0450.1-2020標準中相關條款設計制造。

三，技術指標

公稱規格：根據客戶要求

設定荷載：0～50N，精度：±1%；

設定時間:1s～60min, 客戶任意設置，精度：0.2S

儀器終身免費依標準：規定升級服務。

設備免費保修期為1年。

測定導引套管導管鞘和擴張器峰值拉力的方法

四，原理

選定器械的幾個試驗段或整個長度以便每個管狀部分、座或連接件與管路之間以及管狀部分之間的連接處都能測試到。向各試驗段施加一拉力直到管路斷裂或連接處分離。

五，儀器

拉伸試驗裝置能施加一大于15N的力。

3程序

C.3.1從被測器械上選擇試驗段。試驗段上包括座或連接件(如果有),以及各部分之間的連接處。

C.3.2使試驗段處在溫度為(37±2)℃的適當?shù)乃芤褐?/span>,維持臨床意義上適宜的時間段。處理后按 C.3.3~C.3.8立即進行試驗。

C.3.3將試驗段安裝在拉伸試驗裝置上。如果有座或連接件,使用合適的固定裝置以防止其變形。

C.3.4測量試驗段的標距,即試驗段在拉伸試驗裝置夾具間的距離,或適宜時座或連接件與夾持試驗段另一端的夾具間的距離。

C.3.5以每毫米標距20mm/min的單位應變速率(見表C1)進行拉伸，直到試驗段分離成兩段或多段。記錄峰值拉力,以牛頓(N)為單位。

C.3.6如果供試器械包含具有不同外徑的管狀部分試驗段的選擇宜包含Z小直徑的管路。 C.3.7如果供試器械帶有側支:

a)對每個側支重復C.3.2~C.3.5

b)在包含支和預期導入體內的器械相鄰部分之間的連接點的試驗段上重復C.3.2~C.3.5 c)對每個連接點重復C.3.7b)。

C.3.8對于任何試驗段不要重復試驗。
