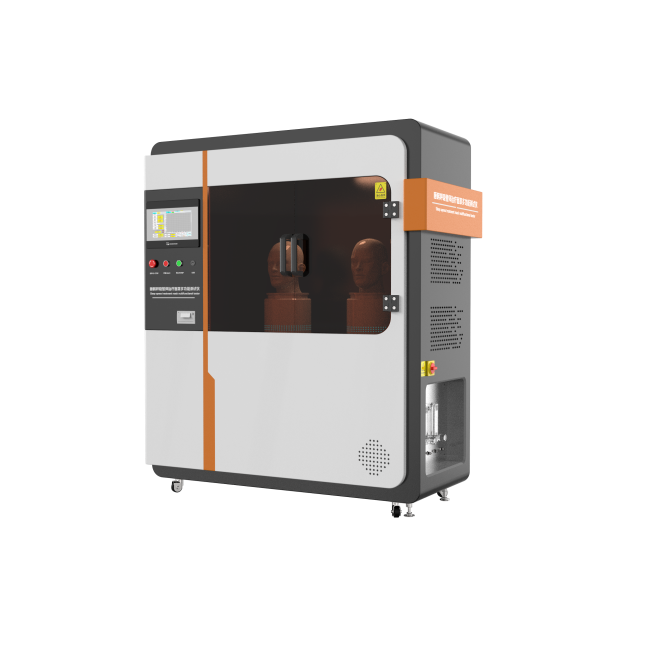

睡眠呼吸暫停治療面罩多功能測試儀

一、執行標準

YYT0671-2021

二、測試項目

二氧化碳重復呼吸，吸氣和呼氣阻力測試，防窒息閥壓力，排氣流測試，壓降氣阻測試

三、技術參數

觸摸屏：12寸彩色觸摸屏，嵌入式工業電腦；

控制系統：PLC控制系統操作+Windows系統.

頭模材料：軟硅膠材料2只；

頭模自帶呼吸管道：裝置配備1套試樣夾具，若有試樣與頭模配合度欠佳時，務必使用硅膠泥四周打上硅膠泥起到密封作用。采用快裝結構方便用戶更換。

內置死腔：140ML±5ml

內置儲氣罐：10L不銹鋼材料；

模擬肺：0-15L(標配10L)

二氧化碳分析儀：紅外檢測，精度±2%；

采樣浮球流量范圍：0.5?2 L/min ，精度±2.5%；

電子流量計：0-100L，精度±1.5%FS；

電子流量計：0-200L,精度±1.5%FS

壓力傳感器范圍：0-10kpa，-3kpaKPA~3kpa，0-5kpa，精度±0.5%FS

壓力測試量程：0-3000 Pa，精度：±1%F.S；

潮氣量：0.5L

呼吸頻率范圍：0-20次/min，采用國內伺服電機驅動+減速器+驅動器；

正玄波曲線展示；

時間：0-9999秒

電源：220 VAC，50Hz，1.5kW

壓縮空氣要求：0.6MPa下空氣流量為300L/min；

內置泵0-120L/min,精度±1.5%FS

自動生成測量結果并生成打印數據

規格：適用各種規格

選擇高精密測量，自動復位

設定壓力計： -3000~3000pa，  精度：±1%；

設定時間:  客戶任意觸摸屏設置   精度：0.2S

流量計量程范圍：0-200L/min，高精度±1.5%FS

高精度增氧泵呼吸功能，全自動升降流量控制，臺灣增氧泵，高頻自動調節流量變化，可任意在觸摸屏設置

頭模：2只軟硅膠材料，若有試樣與頭模配合度欠佳時，務必使用硅膠泥四周打上硅膠泥起到密封作用，采用快裝結構方便用戶更換。

測試軟件：CSI測試軟件

高精度增氧泵呼吸功能

外形尺寸：1700-700-1780mm參考

四、工作環境要求

試驗室進氣溫度：25±5℃；

試驗室進氣環境溫濕度：30±10%RH；

電力：制式，供電電壓AC220V±10%，供電頻率50Hz±1%，功率1.5kW；

壓縮空氣要求：0.6MPa下空氣流量為300L/min
