導熱系數和熱擴散系數測定儀-激光閃光法

【產品簡介】導熱系數和熱擴散系數測定儀包括帶有試樣架和測溫裝置爐體(加熱爐和氣候室),閃光源,脈沖檢測器,以及控制、數據采集和分析系統。

在線咨詢

18221522247

產品詳情

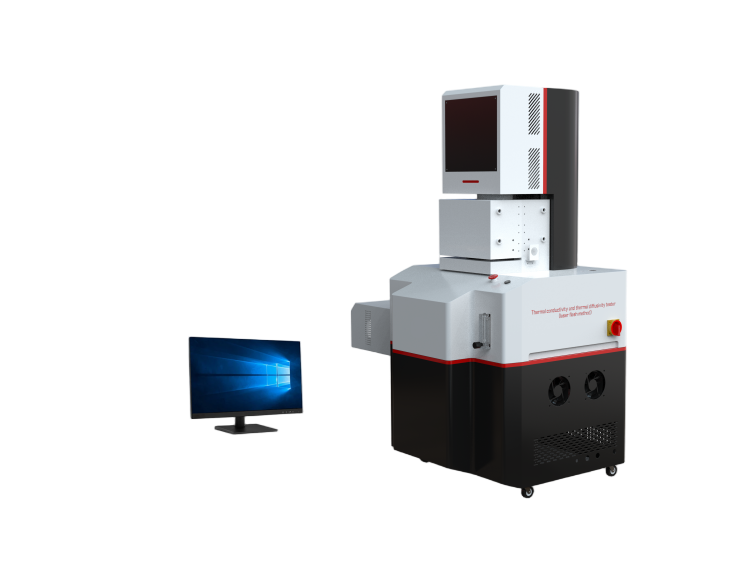

導熱系數和熱擴散系數測定儀-激光閃光法

一，設備介紹

激光閃光法是當今測量材料熱擴散系數α并進而計算導熱系數λ為、應用廣泛的技術之一。其核心優勢在于測量速度快、溫度范圍極寬、材料適用性廣、非接觸以及樣品尺寸小。盡管在樣品制備、數據處理模型和λ的間接計算上有一定要求，但它已成為材料科學研究新材料開發、工業質量控制如電子散熱材料、航空航天熱障涂層、核材料、電池材料中不可或缺的熱物性測試工具。理解其原理、過程和優缺點對于正確使用儀器和解讀數據至關重要。

二、關鍵性能參數

?項目?	?參數要求?
控制系統?	PLC控制系統+Windows系統
操作界面?	臺式電腦，12代i3-12100 8G 512G) 23.8寸護眼大屏，曲線展示，WiFi連接，中英文切換?
激光元	紅外檢測器
試驗環境	標準在?37°C ± 2°C? 的模擬生理環境如生理鹽水或其他符合ISO 13779-1的模擬體液中進行測試
標配	恒溫槽0-99°精度±1°
加熱源	電爐
試樣尺寸范圍	Φ12×(0.1-5)mm
溫度范圍??	室溫到500℃
導熱系數測量范圍	0.1～2000 w/m.k
電腦	同時計算出熱擴散系數導溫系數、比熱容等多個熱參數
激光源功率??	200W可調?
測試精度	±3%
可與通用計算機通訊	采用全自動測試軟件，快速準確對樣品進行試驗過程參數分析和報告輸出
重復性	兩次測量偏差<±3%
打印機	嵌入式微型打印機
電源	AC 220V±10﹪；50~60Hz；500W
外形尺寸	12008201700mm

三，設備構成與特點綜合性?

?脈沖激光器：? 提供短時、高能量密度的光脈沖常用 Nd 激光器。波長需要匹配樣品或涂層的吸收特性。

?樣品室/爐體：? 提供可控的溫度環境，內置控溫和測溫裝置如熱電偶。

?樣品架：? 定位樣品，確保激光均勻照射前表面，并與紅外探測器保持對齊。

?紅外探測器：? 快速、靈敏地檢測樣品后表面溫度隨時間的變化常用液氮冷卻的 InSb, MCT 探測器或其他快速響應探測器。

?數據采集系統：? 高速采集卡，準確記錄激光脈沖信號和紅外探測器信號的時間序列。

?控制系統與軟件：?

控制激光器發射。

控制樣品室溫度。

采集和處理溫度數據。

應用數學模型計算 α 和 λ。

存儲、顯示和分析結果。

?光學系統：? 可選/集成用于引導、聚焦激光束到樣品前表面，或?qū)⒑蟊砻孑椛渚劢沟郊t外探測器上。

四、主流設備與創新趨勢

?技術升級方向?

?智能化?：臺式電腦、云端數據管理?。

曲線：

五、合規性要求核心標準

測試標準：

?ASTM E1461 - 22，?HB 5484-2011，?YS/T 1257-2018，?JC/T 2370-2016

GBT 42919.4-2023

?ISO 18755:2005

?ISO 22007-4:2017

?GB/T 22588-2008

GB/T 10297

?GB/T 35965-2018；

?GB/T 32065.4-2020

六、激光閃光法的限性和注意事項

?樣品要求高：? 需要制備平行、光滑、平整的薄片樣品。樣品厚度需要測量是計算的關鍵參數。

?透明/半透明材料處理：? 前表面需涂覆吸收層，涂層本身的導熱性和厚度會對結果有影響，需要校正或選擇合適涂層。

?導熱系數λ的間接性：? λ 是通過 α, ρ, Cp 計算得來。ρ 和 Cp 的測量誤差會傳遞到 λ 的誤差中。Cp 通常需要由其他設備如DSC測量，或在相同設備上通過比較法與已知熱性能的參考樣品對比獲得。
