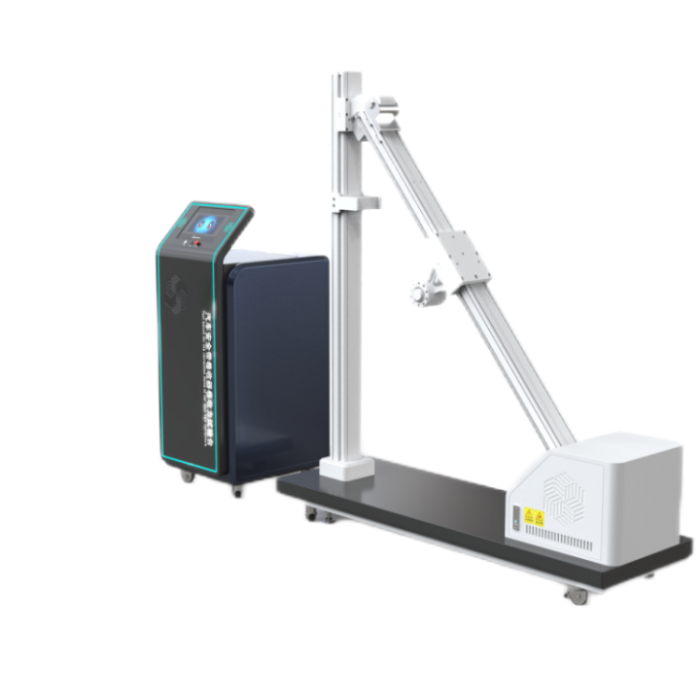

汽車安全帶卷收器卷收力試驗臺

【產品簡介】適用標準 GB 14166-2013 機動車乘員用安全帶、約束系統、兒童約束系統和ISOFIX兒童約束系統 JIS D-4604：1995 汽車零件：安全帶

在線咨詢電話圖標

汽車安全帶卷收器卷收力試驗臺

?一、產品介紹?

本儀器用在汽車安全帶之卷收器，其拉出力及卷收力之測試，以檢驗卷收器之品質，判定卷收器之允收標準。
儀器特點
1、多自由度調節裝置；

2、可實現任意安裝位置試件的卷收力試驗；

3、力傳感器安裝方式靈活，位置可調；

4、工控機與伺服控制方案，利于運行平穩，并易于維護；

5、結構緊湊、重心低，利于臺身穩定。

產品特點；

優點	集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試穩定，數據安全可靠
核心競爭力	操作簡單方便，設備故障率低，使用國內或進口檢測元件，整機操作順暢，誤差小，使用年限長
數據顯示	1、實時顯示測試數據 2、內置大容量存儲器，可存儲不少于1000組測試數據數據一般保留7天會被覆蓋
結構特點	通電就可以使用，簡單快捷

二、滿足標準

三、關鍵參數?

?參數項?	規格?
控制系統	工業級PLC
操作界面	彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲
操作方式	全觸控操作，可設置、調用、修改測試程序
力傳感器量程	0-200N，精度:±0.03%FS
織帶牽引速度	0~500mm/min可調
驅動形式	伺服電機驅動
有效測試行程	2200mm
位移測量精度	±0.5mm
拉出行程	織帶全長度拉出
回縮測試段	織帶全長25%±50mm
卷收器安裝角度	0-30°可調
用電要求	220V,50hz

四、計量要求以及測試項介紹

標準號	建議計量內容	建議計量點
GB 14166-2024	力傳感器量程：0-200N，精度:±0.03%FS	50N、100N、150N
測試項
卷收力測試	卷收器按實車安裝傾角固定，織帶完全拉出后以標準速度勻速回卷，在織帶總長 25%±50mm 區間采集穩定卷收力；帶導向輪產品在導向件外側自由段測力，帶防全回收裝置需提前解除裝置后測試

五、標配物品以及用途

名稱	數量	用途	參考圖
主機	1臺	設備整機發貨，無需安裝
電源線	1根	設備連接插座使用	/
說明書	1份	介紹設備使用方法以及保養等注意事項	/
操作視頻電子版	1份	手把手指導操作流程，學更方便	/
合格證及保修卡	1份	出廠質檢，質保服務	/
銘牌	1個	記錄設備整體信息	/

六、滿足標準其他測試項的儀器完整資料可咨詢銷售

標準號以及測試項

儀器名稱

圖片

GB 14166-2024附錄G

汽車安全帶卷收器耐久試驗臺

GB 14166-2024附錄H

汽車安全帶卷收器緊急鎖止試驗儀

七、實驗方法?

1根據安全帶的類型和安裝角度信息，通過控制器調節角度調整架與地面之間的傾角

2將待測試安全帶的卷收器固定點安裝在卷收器固定部上，將述卷收器固定部調節至預定高度，以使安全帶的織帶拉出的全長為織帶有效長度,

3將安全帶的導向環安裝在萬向夾具上

4，將量好長度的織帶通過織帶牽拉機構的織帶夾具夾住，織帶自由端多余的部分通過織帶牽拉機構的氣動夾具固定

5通過控制器控制第三驅動機構以設定好的速度將織帶全部從卷收器中拉出:

6當力傳感器判斷出織帶全部拉出時，第三驅動機構以預定速度反向運動以使織帶回卷進卷收器

7，當卷入的織帶長度為織帶有效長度的25%±50mm時，記錄力傳感器測得的卷收力值。

八、質保售后

安裝調試	公司可在買方準備好設備需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。
保修	設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。
維修反應時間	賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在短的時間內盡快排除故障
終身服務	賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。
