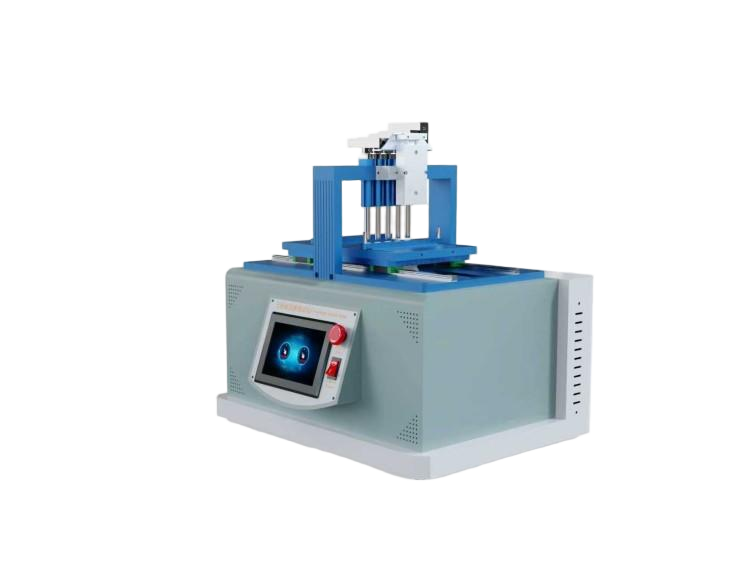

在線咨詢五指刮擦測試儀
?一、產品介紹以及特點?
測試儀廣泛用于汽車行業。主要檢測汽車內、外飾件中平滑、紋路塑料飾件的耐磨性。除了材料和產品的開發，也適用于質量的控制。
五指刮擦/劃傷測試儀的設計是為塑料材質評估、堅硬材質耐磨、油漆、油墨、軟金屬、油地毯、附加件和其它材質的檢測本儀器滿足多種測試標準，且可根據客戶要求自定義試驗平臺的運動行程、運動速度和往復運動周期。
五指刮擦測試儀試驗：試驗平臺上的試樣接觸五個刮指或1個塑料刮指及其上方施加的砝碼重量。試驗過程中，試驗平臺移動，刮指在試樣表面留下劃痕。根據劃痕的深淺判斷試樣的耐劃傷性能。試樣可為塑料板、涂有油漆和清漆的測試板等。
產品特點；
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口檢測元件，整機操作順暢，誤差小，使用年限長 |
數據顯示 | 1、實時顯示測試數據 2、內置大容量存儲器，可存儲不少于1000組測試數據數據一般保留7天會被覆蓋 |
結構特點 | 通電就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
Q/LiA5400014-2023(V3) | / |
FORD FLTM BN 108-13 | 耐刮擦性試驗方法 |
GMW14698-2016 Method BB法 | 有機涂層和自粘薄膜的抗刮擦性 |
FORD BO-162-01 | 耐刮擦與抗擦傷試驗方法 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
測試軟件 | 1套 |
運動模式 | 高精度伺服電機+驅動器+滾珠絲桿 |
行程范圍 | 0-200mm，觸摸屏上任意設置 |
五指套件含砝碼 | 全自動升降功能 |
速度范圍 | 0-200mm/s觸摸屏上任意設置全自動調節，無需人工調節 |
美國進口刮擦頭直徑 | ?0.5mm、?0.75mm、?1mm(Erichsen318)、?3mm、?5mm、?7mm可以任意選配5種規格 |
金屬刮擦頭材質 | 碳化鎢作為刮擦指，合理檢測受非常規定義物理形式(如刮、抓、刨削等)破壞的表面磨損情況。 |
加壓砝碼及刮擦組件總重量 | 2N，3N，5N，7N，8N，10N，12N，15N，20N (可任意配選5個)質量誤差不出 1%另外可選配定制砝碼 |
試樣固定夾具 | 1套 |
選配塑料刮指 | 聚甲基丙烯酸甲酯(PMMA)直徑16mm厚度1mm刮指邊緣的半徑為0.5mm硬度為shoreD852 |
用電要求 | 220V,50hz |
氣源要求 | 0-0.3mpa以上均可客戶自備 |
外形尺寸 | 約650*500*730mm |
四、測試項介紹
測試項 | |
五指刮擦法 | 通過模擬日常生活中指甲、鑰匙或其他硬物對材料表面的刮擦動作，量化分析材料在受到物理損傷時的表現。 |
五、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1臺 | 設備整機發貨，無需安裝 |
|
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻電子版 | 1份 | 手把手指導操作流程，學更方便 | / |
合格證及保修卡
| 1份 | 出廠質檢，質保服務 | / |
銘牌 | 1個 | 記錄設備整體信息 | / |
六、滿足標準其他測試項的儀器完整資料可咨詢銷售
標準號以及測試項 | 儀器名稱 | 圖片 |
GM 14688(A法) GM 14688(B法) Pv 3952大眾標準 Q/LiA5400014-2023(V3) GB/T 9286-97/ISO 2409 | 百格刮擦測試儀 |
|
GM 14688(A法) GM 14688(B法) Pv 3952大眾標準 Q/LiA5400014-2023(V3) GB/T 9286-97/ISO 2409 | 電動劃格試驗儀 |
|
GM 14688A法 GMW14698B法 Pv 3952大眾標準 Q/SQR T1-64 奇瑞標準 Q/LiA5400014-2023(V3) | 多功能刮擦測試儀 |
|
七、測試后評級標準?
在刮擦測試結果的評價上，常見的測試方法上可以劃分為目視的評價方法和儀器的評價方法：
1.目視的評級方法是將試驗后的樣品放置在北部天空日光或D65人造光源的照明下，試驗樣品相對于評價者處于水平狀態，必要時對樣品進行旋轉以獲得的觀察角度，對于直線型的刮擦，在評價過程中只評價中間的80%的部分。評價內容主要包括表試驗樣品表面是否有損傷性劃痕、材料是否變形，是否產生開裂、發毛等現象。根據材料的不同，在評價等級上標準也相應有不同。
2.儀器評級方法主要根據光學檢測儀器來評價試驗樣品的顏色和光澤變化。
a、顏色變化。有不同的測量方法和考察指標，例如，按照ISO 7724一或其他類似標準規定的方法，采用CIELAB色度空間，在10°觀察者、D65照明光源、包含境面光澤成分、積分球測量幾7724-2或其他類似標準規定的方法，采用CIELAB色度空間，在100觀察者、D65照明光源、450/00或0°/45°的測量幾何等條件下測量試驗樣品刮擦后部位與未刮擦部位的顏色變化即△L*、△a* ,△h*以及色差△E*。
b、光澤變化。按照ISO 2813或其他類似標準規定的方法，測量試驗樣品刮擦后部位與未刮擦部位的600或200鏡面光澤變化。
八、典型應用
生產線批量質檢
第三方實驗室
九、質保售后
安裝調試 | 公司可在買方準備好設備需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在短的時間內盡快排除故障 |
終身服務 | 賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
