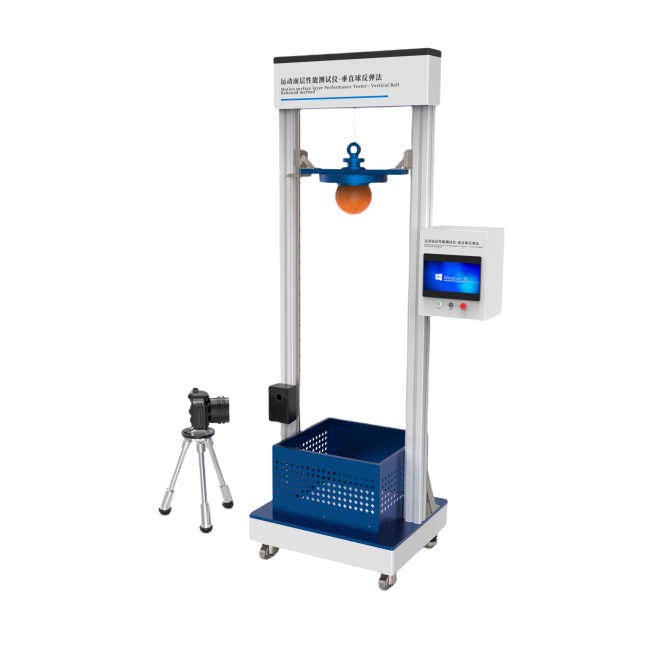

運動面層性能測試儀-垂直球反彈法測試原理：

將測試用球從規定高度釋放,分別自由下落到混凝土面層和運動面層上,測量測試用球在不同面層上次反彈的高度,測得垂直球反彈高度值,計算垂直球反彈率。

運動面層性能測試儀-垂直球反彈法適用標準：

GB/T 22517.1-2024 體育場地使用要求及檢驗方法第1部分:綜合體育場館木地板場地

TY/T 2003.7-2021  運動面層性能測試方法第7部分:垂直球反彈

運動面層性能測試儀-垂直球反彈法技術參數：

1、操作界面：12寸一體式工控機

2、控制系統：Windows+PLC

3、行程：0.1-2.2m 精度±0.01m

4、溫濕度傳感器：0.1-100℃ 精度±0.5℃ 0~RH 精度：±5% FS

5、球體壓力計：0~2mpa 精度±0.5% FS

6、混凝土模塊：0.5 mx0.5 m 強度等級應不低于GB 50010規定的C25的要求

7、混凝土模塊：應水平、固定安裝,無振動,表面平整、無裂紋

8、球體下降方式：自由落體

9、視覺模塊：只觀記錄測試用球的運行軌跡，以及球體運行高度

10、聲音模塊：記錄測試用球次落地和第二次落地聲音達到峰值時的時間,并自動計算和顯示垂直球反彈高度。計時精度為士1ms。

11、自由導軌：兩邊高精度導軌，耐磨性高，無噪音；

12、高精度電機：步進電機驅動加導軌運行

13、設備自帶：福馬輪4只可落地和可移動，可固定

技術服務：

1、設備的免費質保期不低于1年；

2、設備提供終身維護

3、系統軟件終身免費升級；

4、賣方對售后服務的需求必須在24小時答復，在48小時內提供技術服務；

5、賣方長期為買方提供備件采購和供應服務。

發貨清單：

主機一臺

電源線一根

說明書一份

保修卡一份

銘牌一張
