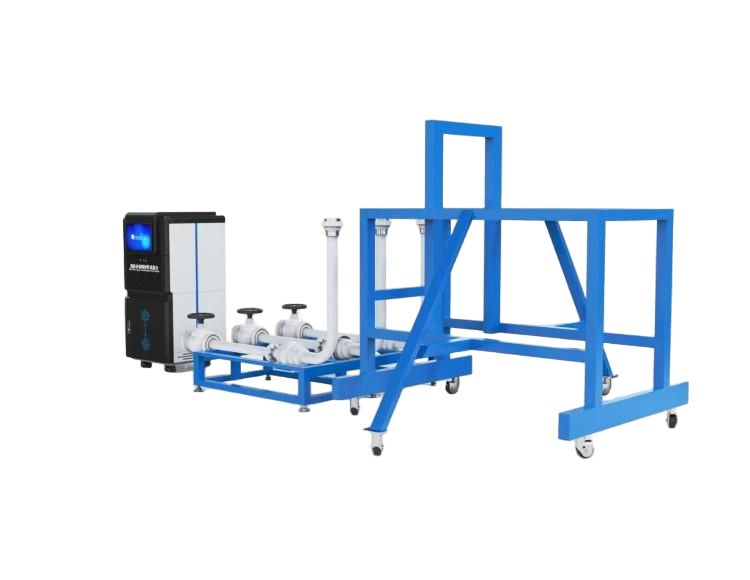

水槍噴射測試試驗臺

一 、 概 述

開發的水槍噴射性能測試設備廣泛應用于生產工廠、產品質量檢驗、科研校等單位對各種消防產品的生產檢驗和開發研究。參考執行標準：GB818 1-2025。

二、設備特點

1、技術，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。

2、有承壓零件都采用國際的標準零件，無任何焊接連接，方便拆卸，安全系數 高，壽命長、便于維護。

3、噴射時間：滿足 30 秒內水量。

4、可計算機控制水噴射時間，噴塑流速。輸出試驗報告，保存 excel 表格數據。

5、計算機采集水量。

6、配置有水槍噴射角度調節架。

7、采用流量計來測試水量。

8、耐壓試驗:5MPa

三、技術參數

產品名稱：水槍噴射測試臺

基本原理：水泵輸出高壓水源，用流量計來測試流量，通過壓力傳感器采集壓力。

參數：試驗壓力：0~4MPa

控壓精度：±0.5%FS

流量： 5L/s

壓力傳感器：試驗壓力采樣頻率 0.5 秒

試驗介質：水

壓力控制方式：電腦變頻器控制

操作方式：自動操作

試樣數量：1 路控制試驗壓力和試驗時間

試樣安裝方式：法蘭連接

可測試流量系數和流阻系數

壓差傳感器：0-1.0Mpa  精度±0.5%FS

結構組成：動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制

適用范圍：低壓、中壓、高壓水槍
