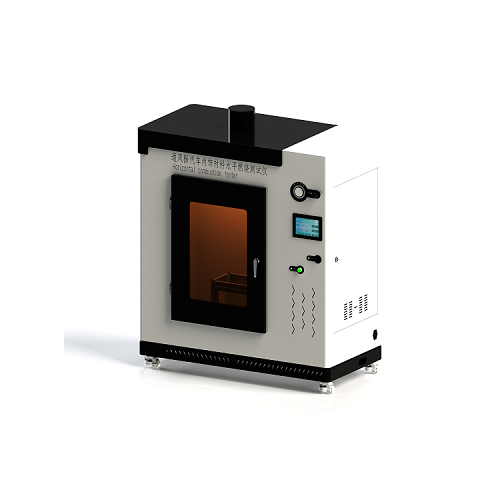

通風櫥汽車內飾材料水平燃燒測試儀

概述：

觸摸屏控制汽車內飾材料燃燒測試儀依據GB8410-2006汽車內飾材料的燃燒特性設計生產，主要針對汽車內飾材料的可燃性進行定性評定，采用7寸全彩觸摸屏顯示/控制，試驗數據可存儲在觸摸屏內，可調閱試驗歷史數據，記錄燃燒時間后設備自動計算試驗結果燃燒速度又稱燃燒速率。適用于各種類型的汽車內飾材料生產廠家及其材料部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。該款設計標準為GB8410-2006汽車內飾材料的燃燒特性。水平法試驗工作條件及主要技術指標：

1.環境溫度：-5℃-30℃。

2.相對濕度：≤85%。

3.供電電壓：220V+10%、50HZ,功率：100W。

4.氣源：液化石油氣

5.七寸全彩觸摸/顯示屏：

a.尺寸：7寸，有效顯示尺寸長15.5cm*寬8.6cm；

b.分辨率：800*480

c.通訊接口：RS232、3.3V CMOS或TTL、串口方式

d.儲存容量：1G

e.采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f.采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示，保證速度和可靠性。

g.主控制器均采用低能耗處理器，自動進入節能模式

6.實驗數據可儲存觸摸屏內，可調閱查詢歷史數據

7.記錄燃燒時間后設備自動計算試驗結果燃燒速度又稱燃燒速率

8.滿足GB8410-2006要求的大通風櫥；與試驗火焰直接接觸的燃燒室整體采用不銹鋼材質，耐久性高

9.計時精度0.1s。

10.本生燈即燃燒器對試樣施加火焰15s。

11.本生燈管內徑9.5mm+0.1mmm，長約100mm。

12.試驗傾角：本生燈90°垂直對著水平放置的樣品燃燒

13.火焰高度：20mm± 2mm 到100mm±2mm可調(一般調為38mm)

14.施焰時間：0-999.9s±0.1s可調一般選擇為15s)

15.續燃時間：0-999.9s±0.1s，觀察火焰達到DI一標線后手動開始、手動暫停

16.燃燒氣體：液化石油氣或煤氣

17.風速控制/測試裝置選配

18.外形尺寸：長*寬*高 1310*650*1560mm含腳；內部燃燒箱 440mm*寬250mm*高430mm

19.通風櫥內容積：＞0.75立方,長*款*高約1050mm×640mm×1300mm,背景黑色，背景照度≤20Lux，

內部結構：燃燒箱放置在通風櫥內，通風櫥內部容積為燃燒箱體積的20倍-110倍，而且通風櫥的長、寬、高的任一尺寸不過另外兩尺寸中任一尺寸的2.5倍。

設計標準：GB8410-2006汽車內飾材料的燃燒特性,JJF(紡織) 094-2020   GB 8410，QB/T 2729，ASTM D5132，SAE J369，FMVSS 302，ISO/NP 17074 ，ISO 3795，DIN 75200等標準。

操作要求：

試驗環境要求：環境溫度：-5℃-30℃，相對濕度：≤85%。

電源要求：供電電壓：220V+10%、50HZ,功率：100W。

氣源要求：氣源：液化石油氣。注：氣源和鏈接頭用戶自備；

試驗原理：

將試樣水平地夾持在U型支架上，在燃燒箱中用規定高度火焰點燃試樣的自由端15s，確定試樣上火焰是否熄滅或何時熄滅以及試樣燃燒的距離和燃燒該距離用時間。

箱體結構：

包含燃燒箱、通風櫥和集成控制三部分，燃燒箱內置于通風櫥內，通風櫥與集成控制為一體式設計。
