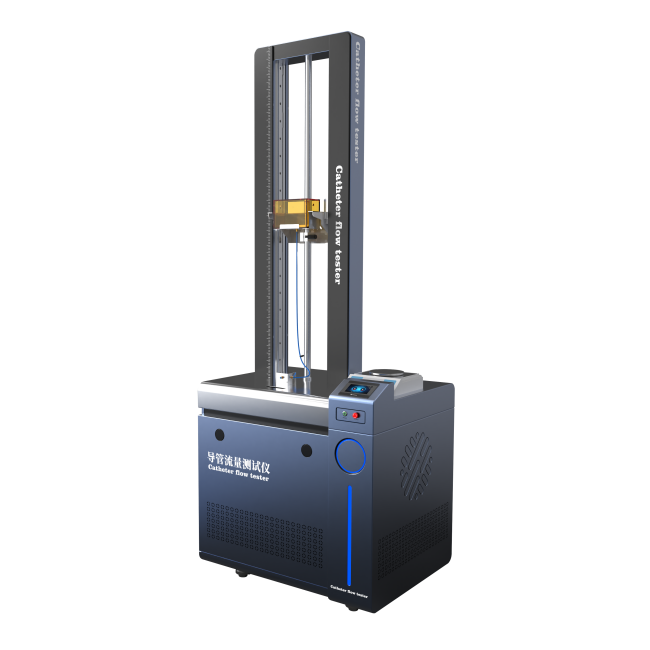

高配版導管流量測試儀概述：

導管流量測試儀檢測儀器按照GB/T 15812.1-2005、YY 0285.1-2017標準設計制造，專門用于非血管內導管、血管內導管一次性使用無菌導管等醫用導管類水流量的測定。也稱為導管流量測定儀、導管流量檢測儀、非血管內導管流量裝置、輸液器流量測試儀或醫療器械流量測試儀等。

高配版導管流量測試儀滿足標準

完全符合YY0285.1，GB/T15812.1標準測試要求的有關規定；YY 0285.5-2018

高配版導管流量測試儀試驗原理：

用體重量法，測量水流經導管的量。

技術參數

控制系統：PLC

操作界面：彩色7寸觸摸屏，中英文切換；

內置天平：稱重法采集計算導管流量，量程500克，精度0.01克，天平數據自動導入控制系統，自動計算功能；

內置恒溫槽：溫度范圍0-99度，全自動控制；

測試范圍：1.00～600.00g按導管規格相應變化；

升降高度設備自動刻度尺，精度1mm；

水位水槽：亞克力制造，內置照明燈；

靜水平面高度：50-1200 ±5 mm；水泵自動循環靜水面可調。

時間控制器：觸摸屏控制及顯示；

夾具：適應各種導管，標配魯爾接頭；

流量計算：稱重法；

流速：任意調節；

標配：量杯1000毫升，數量1只；

打印功能：嵌入式微信打印機1套含打印紙

凈重：38.5kg

外形尺寸：460-360-1450mm

恒溫水箱：制冷恒溫水箱廣泛用于蒸餾、干燥、濃縮及溫漬化學藥 品或生物制品。該水箱用進口不銹鋼制造，箱體容積大，隔層采用聚胺酸發泡材料，保溫性能良好，特有的氣流循環裝置，使腔內溫度均勻，采用的微電腦智能化控溫。

使用電源：220v.50HZ

額定功率：3000W

水溫波動：±1℃(微電腦智能化控溫.精度高

水溫均勻性：1℃

控溫范圍 根據客戶要求低溫度安裝壓縮機，既客戶要求低溫度0-99度

該產品可帶有外循環裝置，可將恒溫水箱內的水循環到客戶其他裝置內，然后再循環到水箱內。

有效高度：50mm ～ 1200mm

控溫范圍：0℃～99℃常規控溫精度：±0.3℃常規溫度顯示：0.1℃

主要部件功能定義：

1.恒溫控制裝置：提供恒定試驗溫度水和實現水循環。

2.微量調節閥：調節上水速度一般出廠前已調好，通常開大使用。

3.恒液位容器：為測試樣品提供恒液位水流。

4.通過正反轉調整恒液位容器高度，保證1000mm±10mm高度的靜水壓。

5.量筒：搜集和測定導管流出液質量或體積的器具。

6.接水盤：接取撒漏的其它水分。

7.指針：指示液位高度，指針上表面和液位保持平齊
