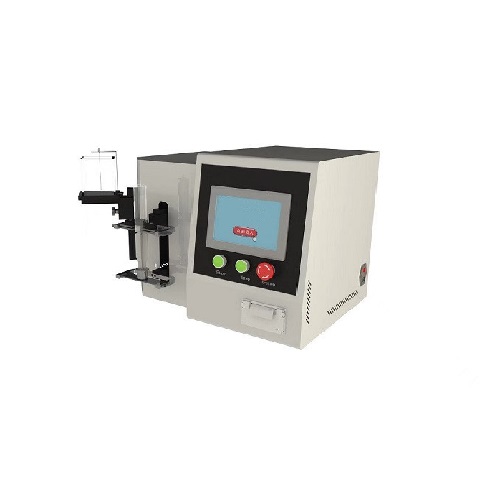

接骨板彎曲疲勞試驗機

一，用途

接骨板彎曲疲勞試驗機借鑒國際電液伺服動態試驗機公司的開發制造經驗，采用成熟的動態電液伺服試驗技術，利用單元化、標準化、模塊化設計手段，配備美國進口伺服閥和美國CSI高壓管路，大大提高了系統的穩定性和可靠性，系統的關鍵單元和元件均采用當今國際技術制造。該試驗機主要用于接骨板、金屬接骨螺釘、金屬帶鎖髓內釘?shù)鹊膭?dòng)態疲勞、四點彎曲強度、彎曲剛度等力學性能試驗。用于科研中心、高校、醫療器械、質量等領域。

二，技術參數

1，額定試驗力動靜態±10KN,

2，試驗力示值精度2%-FS范圍內為±1%

3，作動器Z大位移±50MM，示值精度20%起±1%FS

4，主要試驗波形正弦波、三角波、方波、靜態加載斜波等

5，頻率范圍0.1-10HZ,

6，泵站36L/MIN，21MPA，10KW，AC三相380V

7，管路長度分油器與泵站間6M；分油器與橫梁間5M

8，信號線長度約8-10M

9，7寸彩色觸摸屏

10，PLC控制系統

11，研發測試軟件

三．產品配置

1，主機框架：1套

2，作動器：自制，密封件格萊圈、斯特封、支承環等：1套,

3，美國進口伺服閥 選配：進口：1支

4，動態力傳感器：1支,

5，位移傳感器：1支

6，疲勞試驗工裝：自制：1套,

7，位移計：2臺

四. 執行標準

YY/T1503-2016《外科植入物金屬接骨板彎曲疲勞性能試驗》
