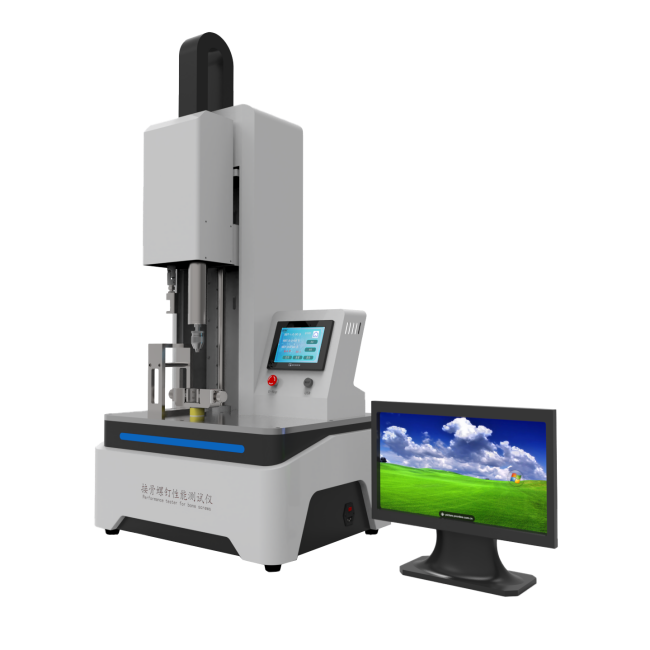

接骨螺釘性能測試儀

一、核心測試項目與標準

?1. 力學性能測試?

?2. 動態性能測試?

?疲勞耐久性?：通過循環加載模擬長期服役狀態，檢測螺釘在反復應力下的穩定性。

?斷裂扭轉角?：量化螺釘延展性，為醫生提供操作預警。

產品特征

開放式結構，友好人機界面操作，多組曲線繪制模式，測試過程更明晰

采用精密微分電機驅動，傳動更平穩，噪音更低，定位更準確，測試結果重復性更好

高靈敏度荷重元，高精度絲杠確保位移

高性能控制系統控制雙伺服電機協調動作

全自動測量

簡單易操作，高度簡化的控制系統將一切繁瑣設置放在后臺完成，一鍵式啟動

夾具適用不同測試模式

內置校準程序，便于計量、校準部門第三方對儀器進行校準

支持?jǐn)?shù)據導出和Office軟件，結合優化的綜合數據處理系統

功能多樣化，一機實現：拔出性能、自功性能、旋動扭矩、扭轉性能、插入力

三、關鍵技術參數

四、執行標準

YY 0018 -2016 【骨接合植入物 金屬接骨螺釘】

YY/T 1504 【金屬接骨螺釘軸向拔出力試驗方法】

YY/T 1505 【金屬接骨螺釘自攻性能試驗方法】

YY/T 1506 【金屬接骨螺釘旋動扭矩試驗方法】

YY 0315-2016 【鈦及鈦合金牙種植體】

YY/T 0346 【骨接合植入物 金屬股骨頸固定釘】

YY/T 1779 【牙科學正畸支抗釘】

YY/T 0119.2-2014【脊柱植入物 脊柱內固定系統部件 第2部分：金屬脊柱螺釘】

YY/T 0662-2018 【外科植入物 不對稱螺紋和球形下表面的金屬接骨螺釘 機械性能要求和試驗方法】

ASTM F543 【Standard Specification and Test Methods forMetallic Medical Bone Screws】

五、測試流程標準化步驟

?試樣制備?：

生物可吸收螺釘：旋入模擬骨料至60%深度全螺紋或全螺紋深度部分螺紋?。

金屬螺釘：固定于特制夾具，確保軸向?qū)R?。

?參數設置?：

旋入速度：≤5 r/min；拔出速度：5 mm/min?。

?執行測試?：

記錄扭矩-角度曲線扭矩測試、力-位移曲線拔出測試?。

?失效判定?：

?合格標準?：

斷裂強度≥4N靜態負載?；

旋入扭矩＜螺釘/螺絲刀屈服強度?。

六、配置清單

主機1臺；

測試軟件1套；

說明書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套

宣傳冊若干

筆記本電腦選配

臺式電腦選配
