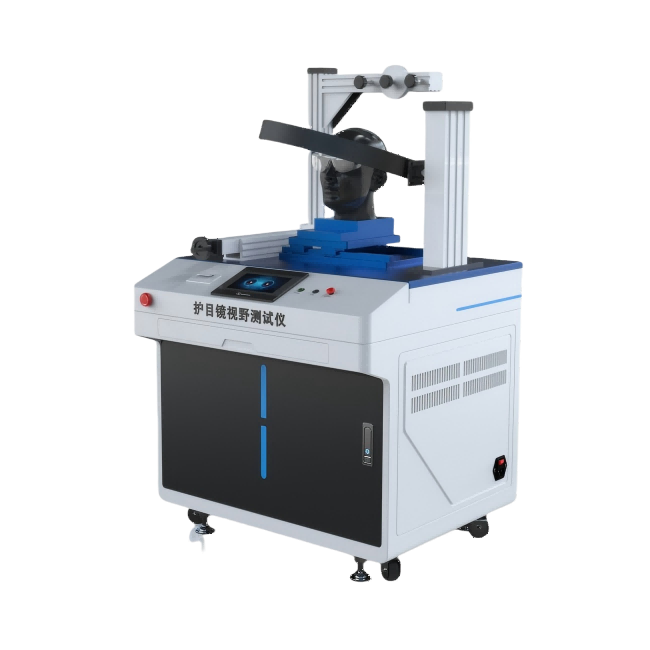

護目鏡視野測試儀

一、執行標準

GB14866-2023附錄B

二、技術參數

控制系統：PLC

操作界面：彩色7寸觸摸屏，中英文切換；

測試頭模：3種規格，材料塑料；

測角儀,測角儀的不確定度不應大于 1°。

頭部模型,符合附錄A的規定；

光電探測器：0-20m

傾角傳感器0-10V

工作臺：電動旋轉工作臺分度盤+旋轉平臺；

外形尺寸：長1000寬760高1250mm

光電探測器,放置于頭部模型角膜頂點處,光電探測器與連續激光器的位置可以互換

三、特點:

A頭型工裝可以沿角膜定點垂直軸旋轉，也可以沿兩個角膜頂點水平連線軸上下旋轉:

B連續激光器光斑大小 2mm士1mm

C光電探測器安裝于眼睛角膜頂點處

D實時顯示左右/上下視野角度:

E自動判斷視野，達到視野系統自動停機

四、測量步驟

1、按照說明書,將樣品佩戴到頭部模型上,并處于佩戴位置。B.2.2將測角儀設定到0“,調整連續激光器,使光束能夠垂直照射到頭部模型右眼角膜頂點處的光電探測器。繞通過角膜頂點的垂直旋轉軸向鼻側方向旋轉頭部模型至鏡片邊緣或鏡框遮擋一半光束時的角度即為水平方向題側的視野。

2、重復上述步驟向顳側旋轉頭部模型,測量水平方向鼻側視野；

3、將測量?jī)x設定到0°,調整連續激光器,使光束能夠垂直照射到頭部模型的右眼的角膜頂點處的光電探測器。繞通過兩個眼睛角膜頂點連線的水平旋轉軸向上和下旋轉頭部模型,至鏡片邊緣或鏡框遮擋一半光束時的角度即為垂直方向上方和下方視野。采用覆蓋雙眼鏡片的產品,右眼顳側水平視野應在右眼測量,左眼顳側水平視野應在左眼測量；
