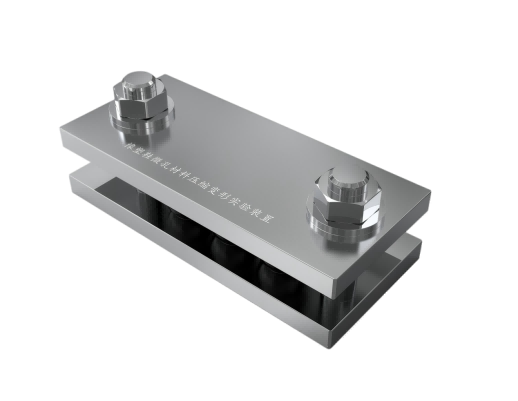

橡塑鞋微孔材料壓縮變形實驗裝置

一、 概述：

試樣在完全去除引起壓縮變形的外力后,在受力方向上產生的幾何尺寸的變化率

原理：

橡塑鞋微孔材料受外力壓縮,材料沿受力方向會發(fā)生形變。當外力去除后,材料仍然不能恢復到原來的幾何尺寸。本方法將橡塑鞋微孔材料制成標準試樣,在壓縮夾具上經過一定時間的壓縮后,測定其正的變形性能。

執(zhí)行標準：

HG/T 2876-2009《橡塑鞋微孔材料壓縮變形試驗方法》

二、 操作步驟：

1、將試樣編號,并測量試樣的幾何尺寸。

2、試樣的長度和寬度用游標卡尺測量,至0.02mm。

3、試樣壓縮前后的高度用厚度計測量,至0.01mm。

4、每個樣品的試樣不少于三個,同一組試樣的高度相差不大于0.1mm。

5、將試樣置于夾具中,擰緊螺帽至環(huán)形限位器。試樣在夾具內應有足夠的間距,使試樣在壓縮時不致相互接觸。

6、壓縮時間為72h±2h,到時間取出試樣,停放2h,再測量試樣恢復后的高度

7、壓縮變形計算公式：

   K=H₀-H/ H₀

    K：壓縮變形,單位為%

H₀：試樣試驗前的高度,單位為毫米mm

H：試樣試驗結束經停放后的高度,單位為毫米mm

三、 基本參數
