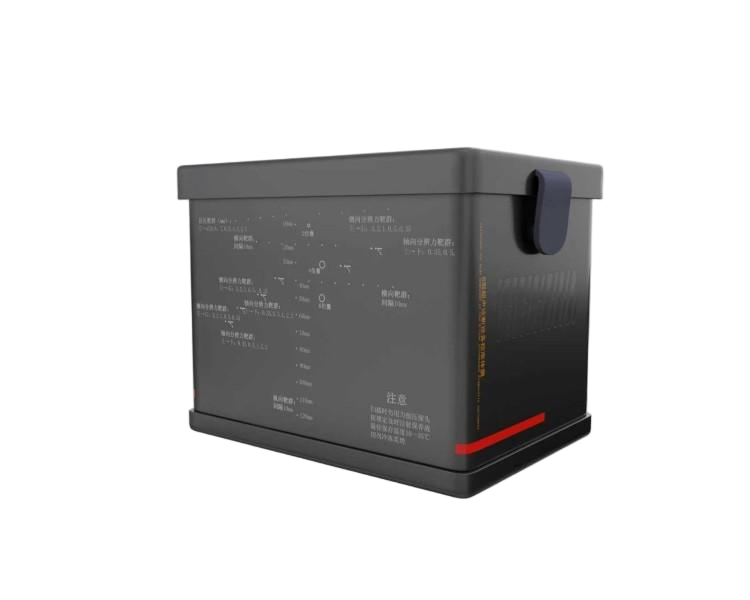

B型聲診斷設備校準體膜

一、產品介紹:

1產品介紹

B型聲診斷設備校準體膜適用于工作頻率在5~20MHz之間的Ｂ設備的性能檢測。

2依據標準:

GB 10152-2009《B型聲診斷設備》

三、性能參數：

技術 指標：

1、TM材料聲速:1540+10 m/s23±3℃

2、.TM材料聲衰減系數斜率:0.70+0.05dB/cm/MHz23±3℃

3、尼龍靶線直徑:0.10±0.02mm

4、尼龍靶線位置公差:±0.05 mm

TM材料中嵌埋有線靶21群，其靶群及模擬病灶分布：

1、 A1~A7:

側向分辨力靶群，靶線直徑為0.1mm。分別位于深度10，20，30，40，50，60，70mm處，每群中靶線中心間距自左向右依次為0.35，0.5，1，2，3mm。

2、B1~B7:

軸向分辨力靶群，靶線直徑為0.1mm。各靶群中上面一條靶線分別位于深度10，20，30，40，50，60，70mm處，每群中每條靶線與其上方對應的側向分辨力靶線中心垂直距離由左而右依次為3，2，1，0.5，0.35mm，靶線間的水平距離分別為0.2mm即水平錯開間距

3、C：

盲區靶群，靶線直徑為0.1mm。右側四條相鄰靶線中心橫向間距均為10mm，至聲窗距離分別為5，6，7,8,9mm。左側三條相鄰靶線中心橫向間距

均為15mm，至聲窗距離分別為1，2，3，4mm。

4、D：

縱向靶群，靶線直徑為0.1mm。共含靶線12條，相鄰兩線中心距離均為10mm。

5、E1~E2：

橫向靶群，靶線直徑為0.1mm。E1位于深度位置為20mm處，E2位于深度40mm處，相鄰兩線中心距離均為10mm。

6、模擬病灶F1-F3：

TM材料內嵌埋有囊性模擬病灶3個，均為圓柱形，直徑分別為2，4，6mm，柱軸均與靶線平行，軸心分別位于深度10，30，50mm處。
